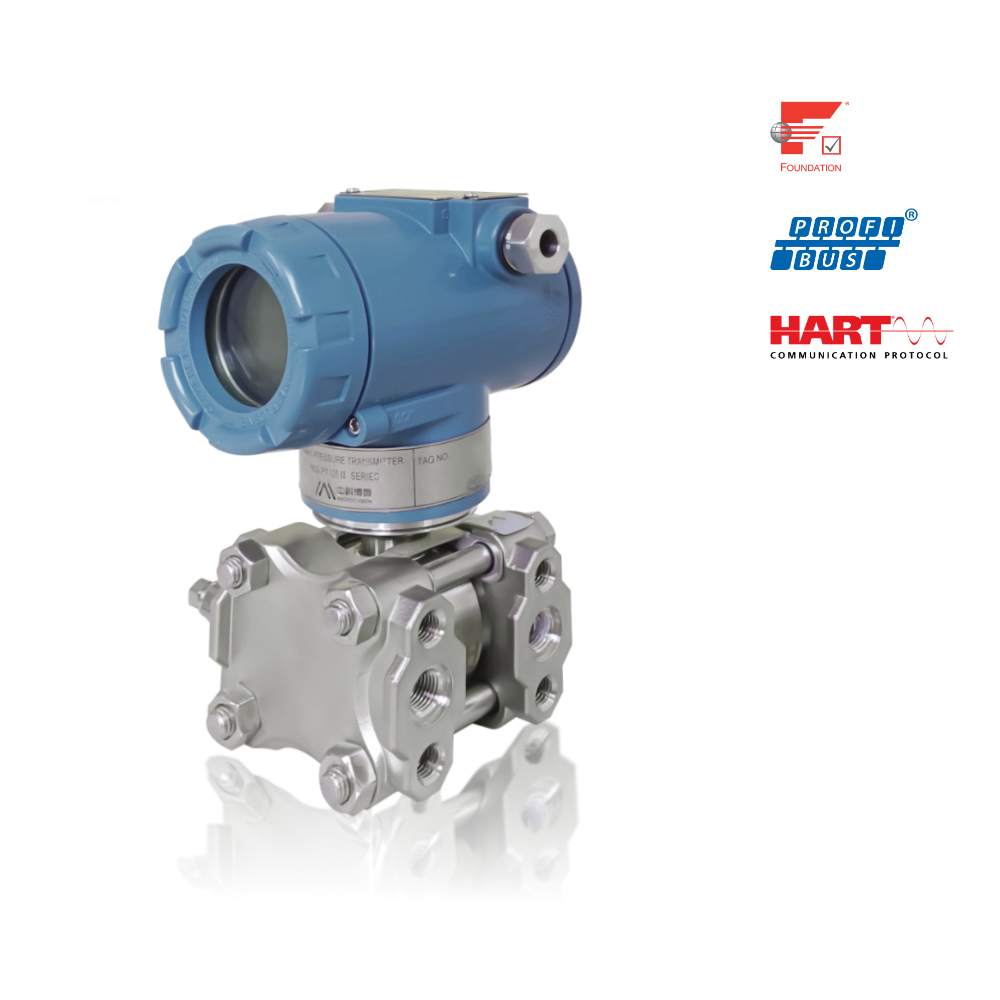

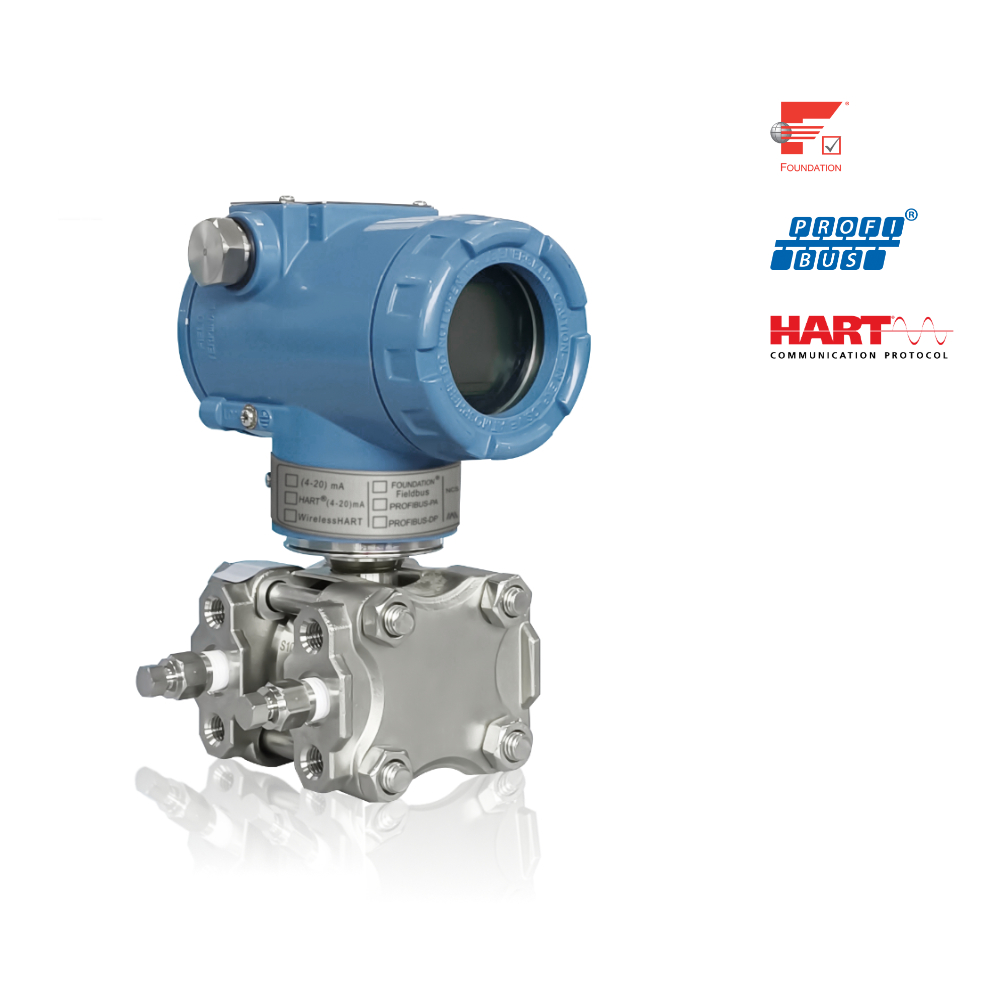

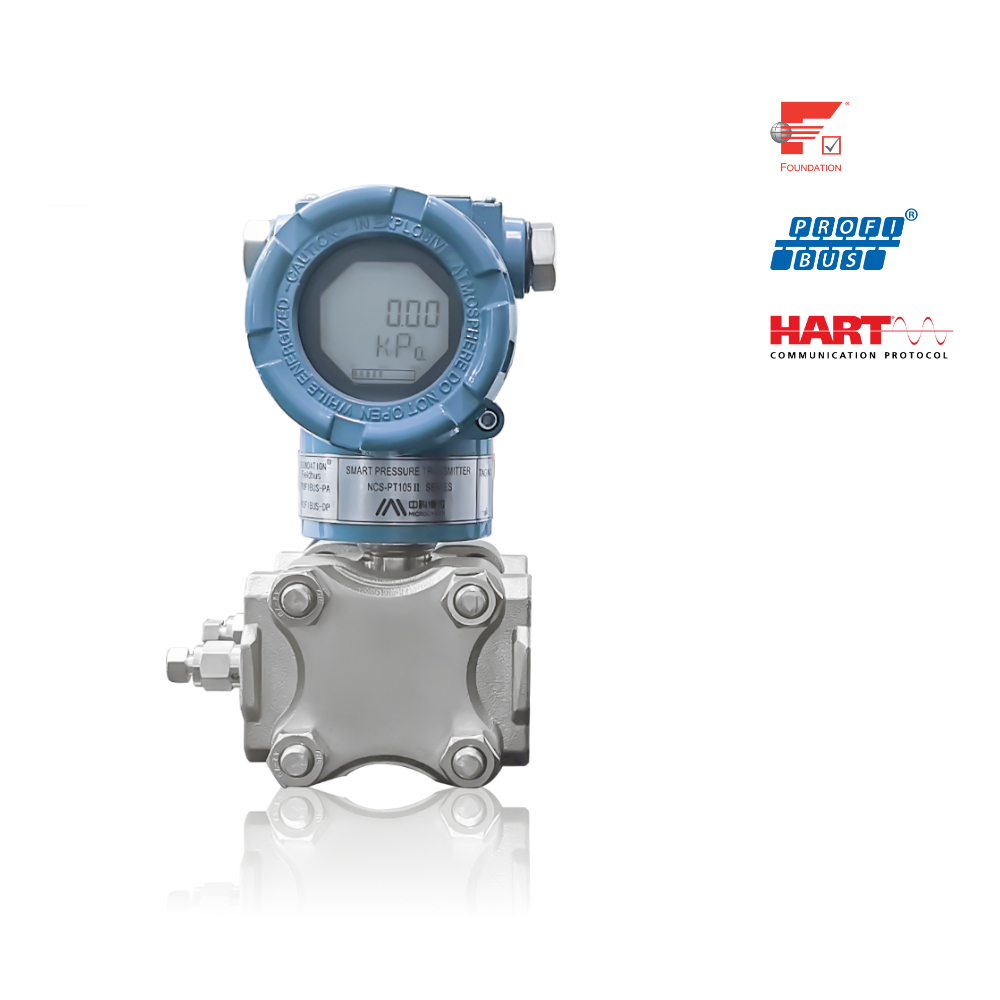

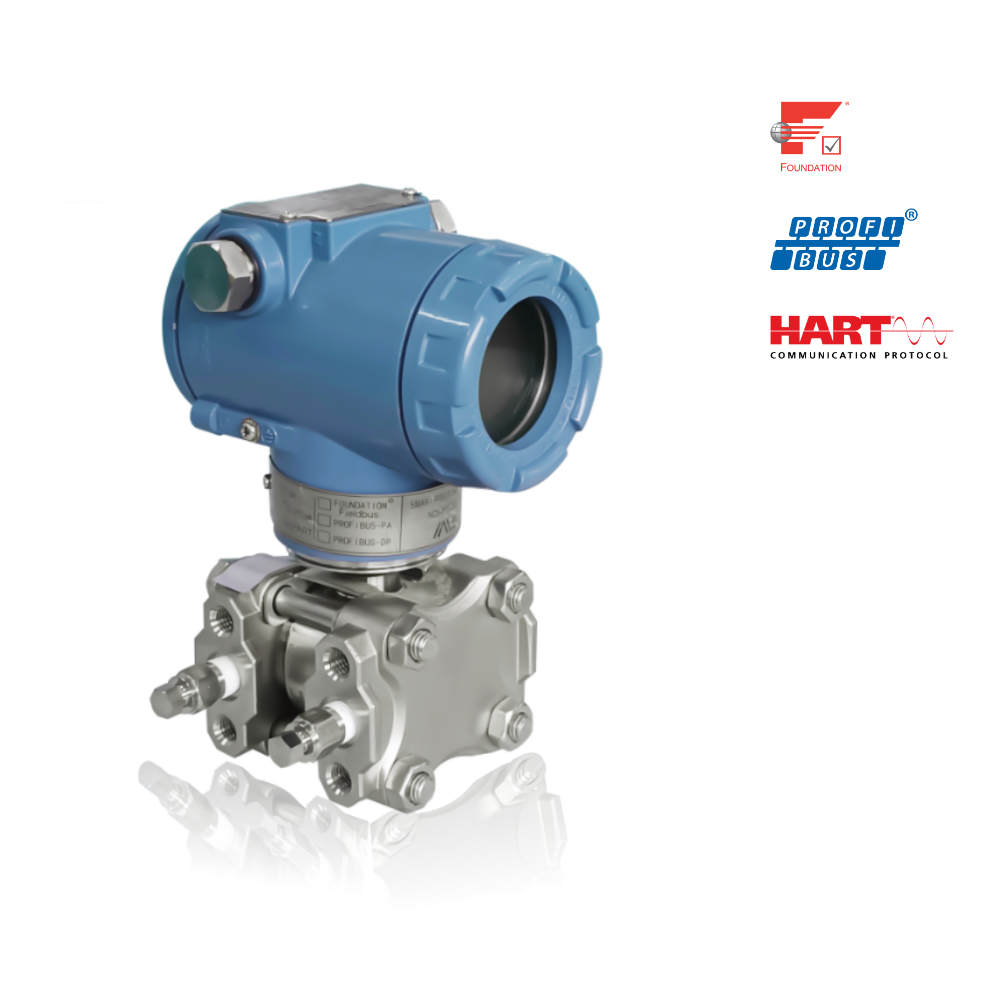

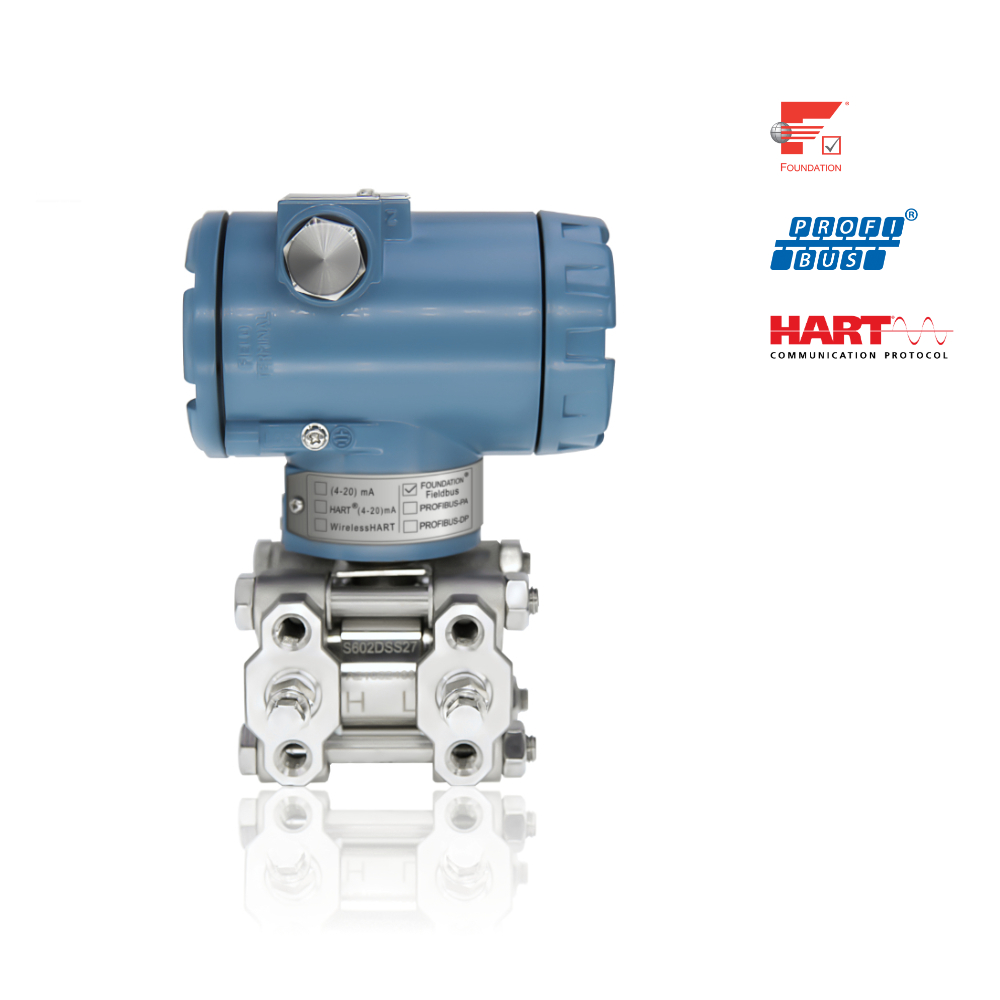

NCS-PT105ⅡM 單晶硅壓力變送器

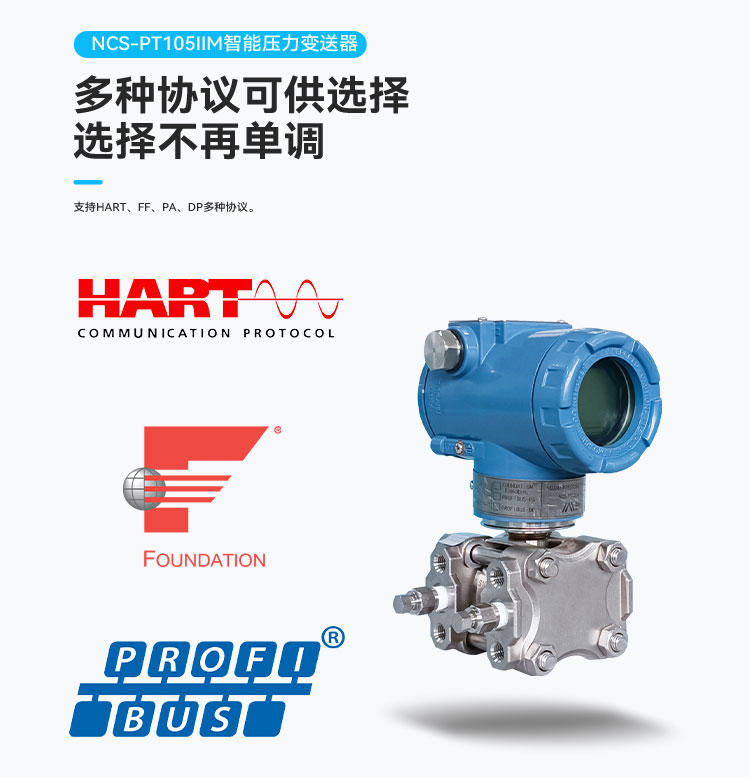

NCS-PT105ⅡM 系列智能壓力變送器支持 HART、FF、PA、DP 協議，可以測量壓力、差壓、液位、流量等多種工業參數，可以廣泛應用于石油、化工、電力、冶金等行業。
NCS-PT105ⅡM 系列智能壓力變送器：
1. 支持 HART、FF H1、PROFIBUS PA/ DP 協議最新版本
2. 通過 HART、FF、PA、DP 互操作認證測試
3. 壓力種類包括：表壓、絕壓、差壓
4. 高精度：±0.075%滿量程（20℃，量程比10:1范圍內）
5. 長期穩定性：±0.2%量程上限/5年
產品描述
NCS-PT105ⅡM 系列智能壓力變送器：采用先進、成熟、可靠的壓力傳感器，結合先進的微處理器技術和數字化測量技術精心設計而成。內部微處理器的強大功能和高速運算能力使其具備了智能化、高精度、高可靠和零點穩定等優良品質；液晶顯示模塊能夠顯示壓力、溫度、電流等多種物理量；按鍵操作可實現零點遷移、量程設定等多種功能，易于現場調試。
單晶硅壓力變送器外形尺寸圖：
尺寸圖（單位：mm）

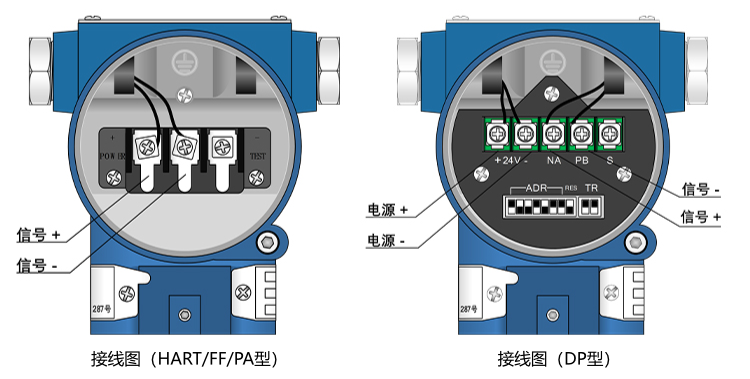

單晶硅壓力變送器接線圖：
NCS-PT105ⅡM 系列智能壓力變送器支持 HART、FF、PA、DP 協議，可以測量壓力、差壓、液位、流量等多種工業參數，可以廣泛應用于石油、化工、電力、冶金等行業。
HART 協議作為現場總線中的一種過渡性協議，在現有的模擬信號傳輸線上實現數字化傳輸，可以兼容現有的模擬信號控制系統；FF H1、PROFIBUS PA 是用于控制領域、連接現場設備的新一代數字化通信協議，物理層規范均采用IEC61158-2的國際標準。FF H1、PROFIBUS PA 和 PROFIBUS DP 是真正意義上的現場總線。
NCS-PT105ⅡM 智能壓力變送器按可以測量的壓力類型分三種：
型號 | 壓力類型 |
NCS-PT105Ⅱ SG | 表壓變送器 |
NCS-PT105Ⅱ SA | 絕壓變送器 |
NCS-PT105Ⅱ SD | 差壓變送器 |
NCS-PT105ⅡM 智能壓力變送器詳細數據一覽：
測量對象 | 液體、氣體、蒸汽 | |
電源 | HART | (11.9～42)VDC/(11.9～30)VDC（本安型） |
FF/PA | (9～32) VDC/(9～17.5)VDC（本安型） | |
DP | 10～30VDC | |
總線協議 | 二線制，(4～20)mA+HART、FF、PA、DP | |
負載電阻 | (0～1500)Ω（通常情況下） (230～1100)Ω（HART通訊） | |
絕緣強度 | 在端子與外殼之間：500 Vrms | |
顯示 | 可選的6位數字及5位字母LCD液晶顯示模塊 | |
溫度范圍 | 變送器本體工作溫度： (-40～85) ℃ （非防爆，無顯示） (-30～70) ℃ （非防爆，有顯示） (-30～60) ℃ （防爆等級 Ex ia IIC T4 Ga） (-40～60) ℃ （防爆等級 Ex d IIC T4/T6 Gb） | |
允許被測介質溫度 | (-40～110) ℃（型號含有‘IC’） (-40～149) ℃ (硅油)； (-40～204) ℃ (sylthlem800)； (-18～204) ℃ (惰性液) (-40～104) ℃ 其余品種 | |
濕度范圍 | (5～95)%RH | |
啟動時間* | ≤8秒（HART） ≤12秒（PA、DP） ≤13秒（FF） | |
靜態電流（FF、PA）** | ≤14mA | |
更新時間 | 0.2秒 | |
阻尼調整 | 時間常數0～32秒 | |
容積變化 | 小于0.16 cm3 | |
防爆型式 | 本安型、隔爆型 | |
防護等級 | IP65/IP67 | |
防爆性能 | DA： Ex d IIC T6 Gb DC： Ex d IIC T4 Gb IC： Ex ia IIC T4 Ga | |
防護等級 | 無防爆型式：外殼防護等級達到IP65； 隔爆型：外殼防護等級達到IP67； 本質安全型：外殼防護等級達到IP65。 | |
電磁兼容 | 符合GB/T 18268.1中工業場所的抗擾度要求 符合GB 9254中對A級設備的騷擾度要求 | |
*啟動時間：電流更新到主變量壓力值（HART）、液晶顯示主變量壓力值（FF、PA、DP）。
**靜態電流精度為1%。
NCS-PT105ⅡM 智能壓力變送器性能指標：
項目 | 主要性能指標 |
精度 | ±0.2%，±0.1%量程上限 |
溫度影響 | 每10℃ 總影響：±（0.1+0.015TD）% 量程上限（TD指量比，詳見選型手冊） |
穩定性 | ±0.2% 量程上限/5年 |
位置影響 | 任意位置安裝，最大不超過400 Pa 可通過清零功能校正 |
