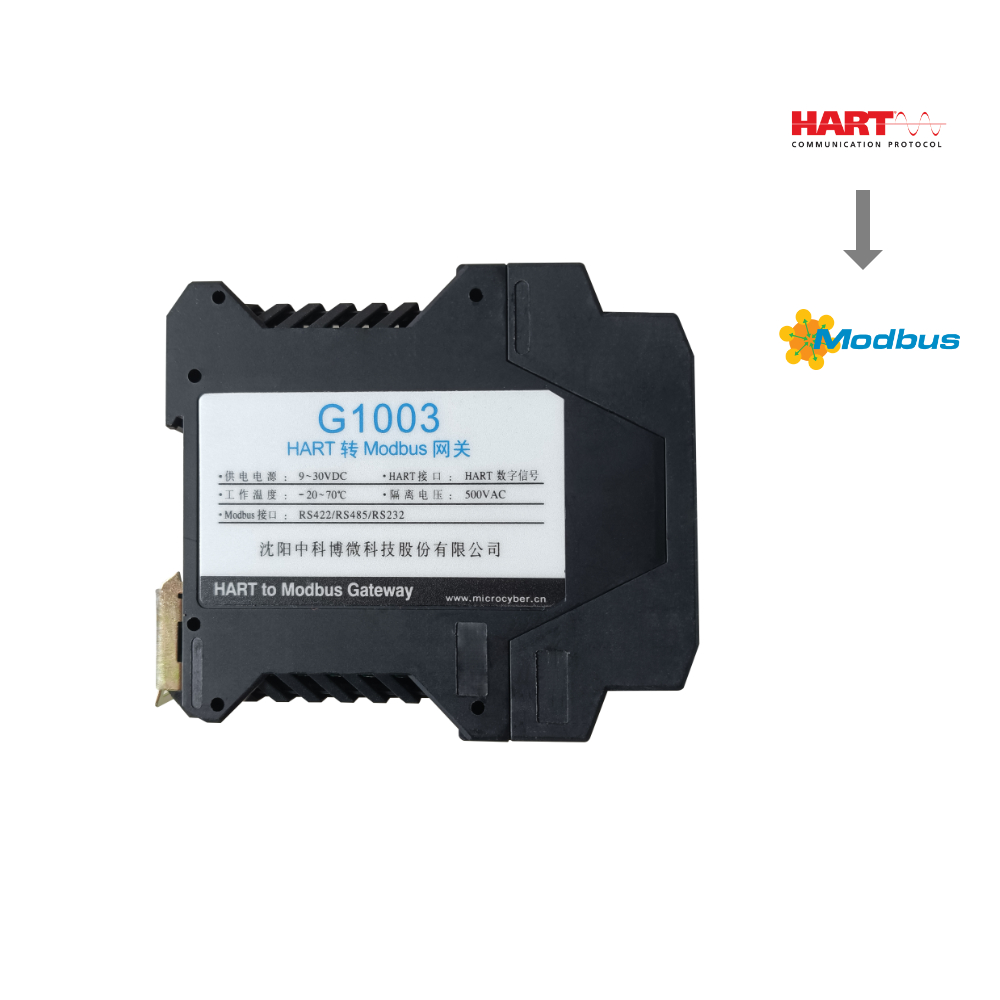

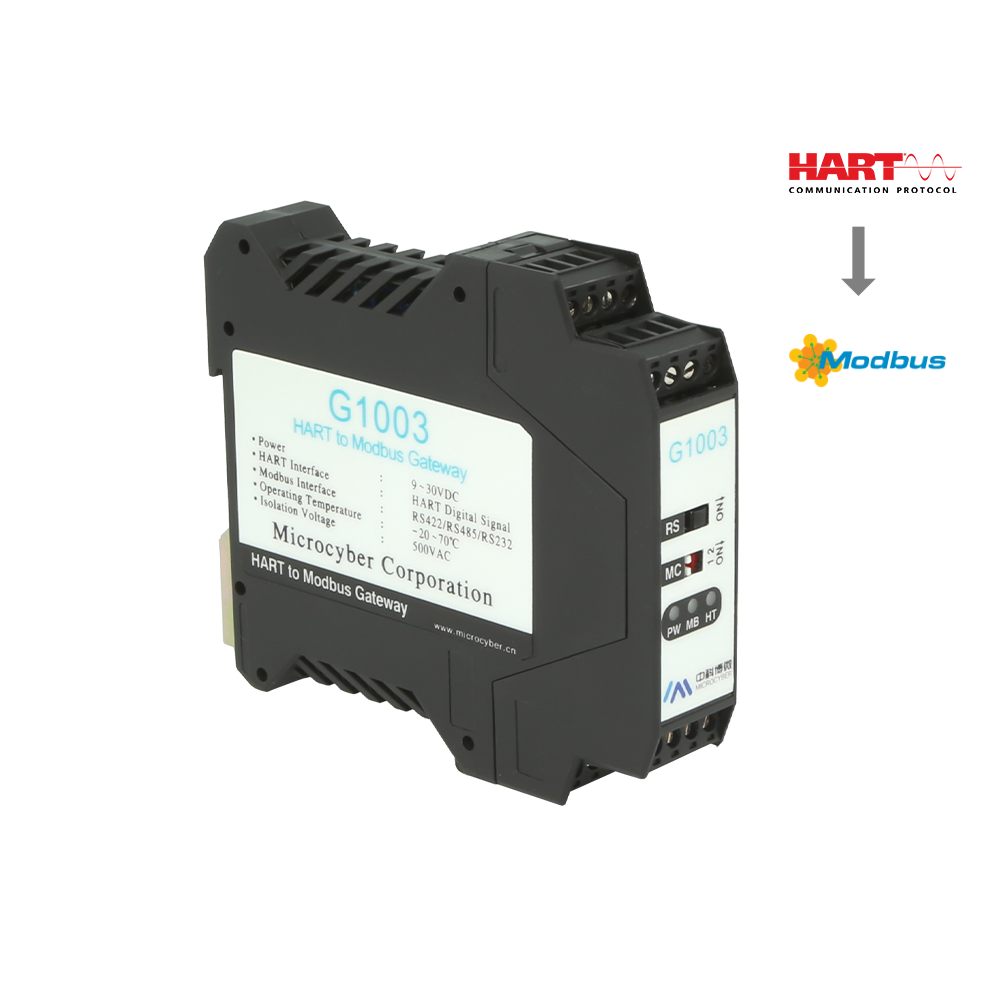

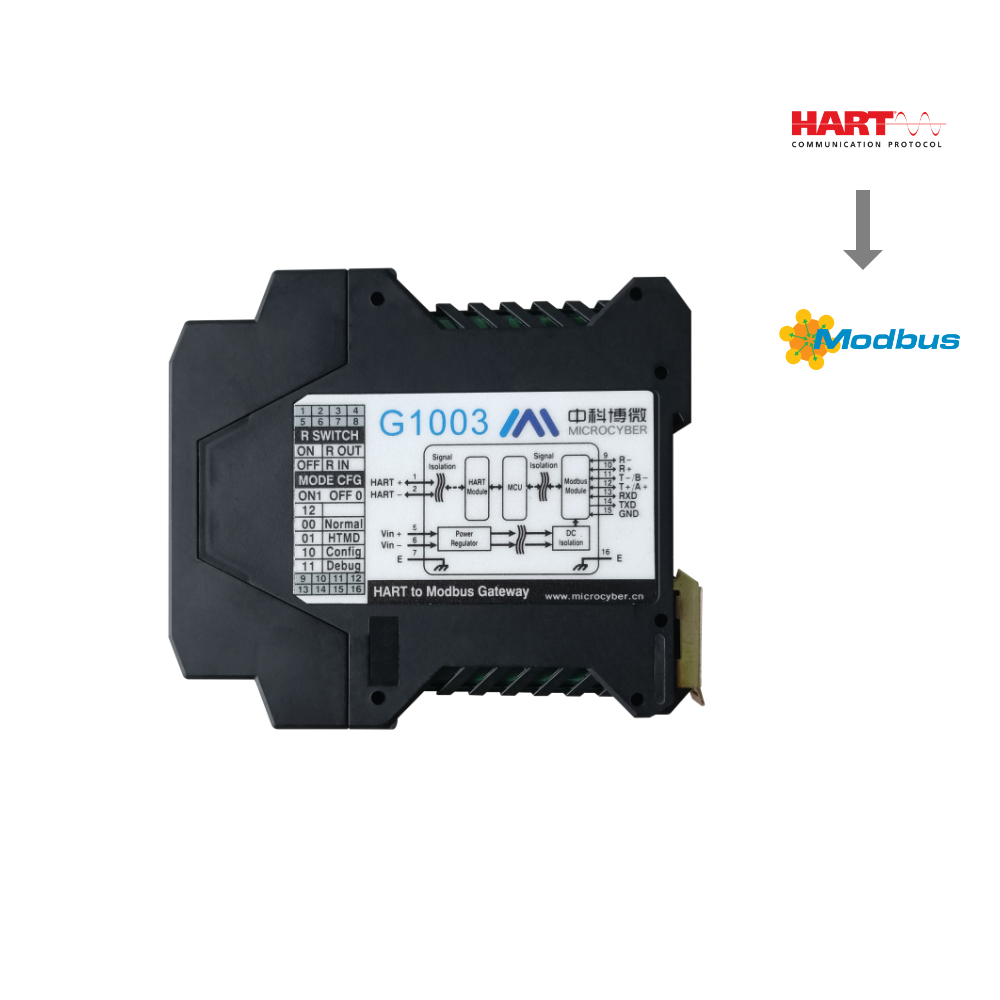

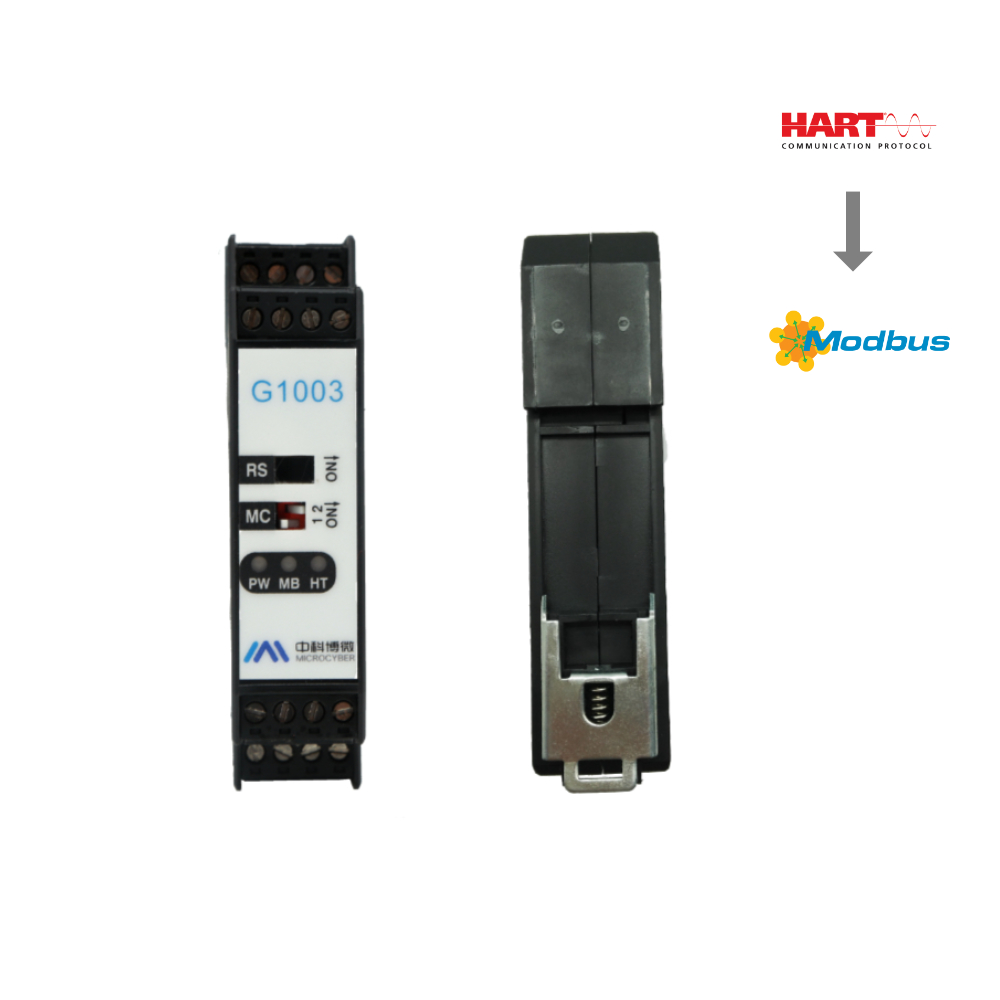

G1003 HART 轉 Modbus 網關
G1003 網關實現了 HART 到 Modbus RTU/ASCII 的轉換功能?？梢允苟鄠€符合 HART 從站協議的 HART 從站設備接入到 Modbus 網絡中。網關內部的 HART 端做主站，Modbus 端做從站。
G1003 HART 轉 Modbus 網關：
1. HART 協議轉換成 Modbus-RTU/ASCII 協議
2. 硬件接口 RS232/422/485
3. 可配置為 HART 第一主設備或第二主設備
4. 可工作于點對點模式或多點模式
5. 多點模式能夠鏈接最多15臺 HART 從設備
6. 支持 HART 命令號可配置
7. 支持 HART 陣發模式
產品描述
G1003 HART 轉 Modbus 網關：實現了 HART 到 Modbus RTU/ASCII 的轉換功能。可以使多個符合 HART 從站協議的 HART 從站設備接入到 Modbus 網絡中。網關內部的 HART 端做主站，Modbus 端做從站。

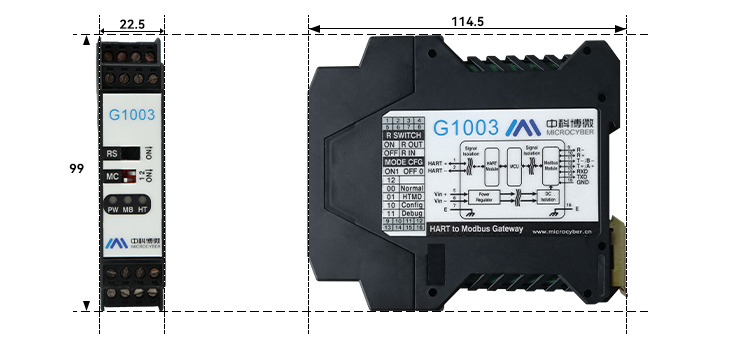

G1003 HART 轉 Modbus 網關外形尺寸圖：
尺寸圖（單位：mm）

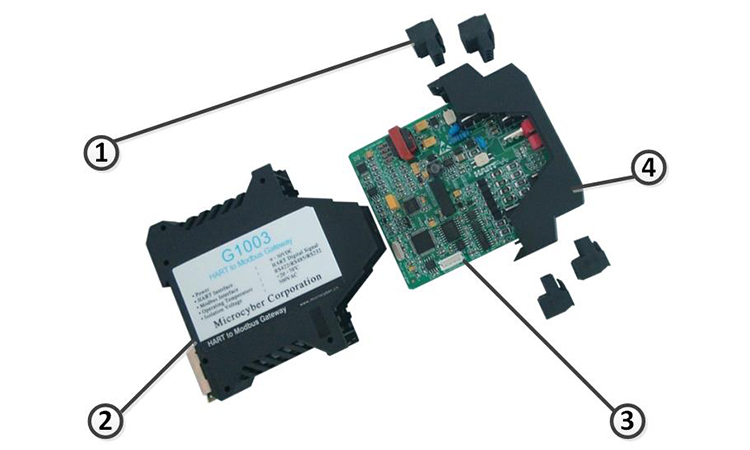

G1003 HART 轉 Modbus 網關結構圖：
網關設備整機結構圖
1 | 接線端子 | 2 | 下部殼體 | 3 | 網關主板 | 4 | 上部殼體 |

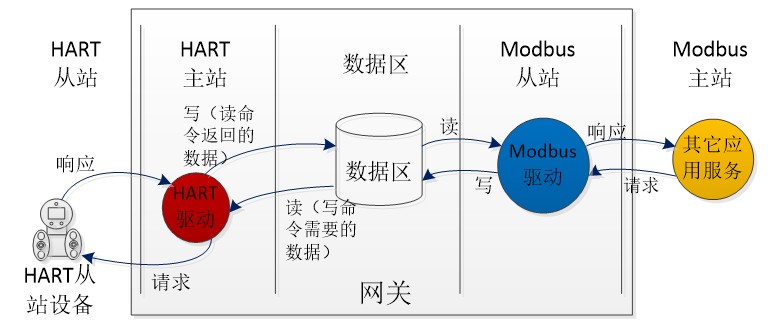

G1003 HART 轉 Modbus 網關數據訪問圖：
網關數據訪問圖
G1003 HART 轉 Modbus 網關詳細數據一覽：
基本參數：
參數名稱 | 參數說明 |
網關電源 | 9~30VDC |
HART接口 | HART數字信號 |
功耗 | 1W |
HART接口輸入阻抗 | ≥5KΩ |
HART接口耐壓值 | 50VDC |
HART輸出幅值 | 500mVpp（500Ω） |
濕度范圍 | （5~95）%RH |
工作溫度 | -20℃~70℃ |
存儲溫度 | -20℃~70℃ |
隔離電壓 | Modbus和HART接口，500VAC |
HART主站類型 | 第一主站或第二主站可選 |
HART網絡拓撲 | 支持HART單點工作模式或多點工作模式，最多掛接15臺儀表 |
陣發模式(Burst) | 支持HART從站設備陣發模式 |
HART自定義命令 | 支持最多100條自定義HART命令，HART輸入輸出區數據緩沖區各5000字節 |
HART調制解調器模式 | 網關可被配置為HART調制解調器模式進行使用 |
HART采樣電阻 | 可選擇使用內部采樣電阻或外部采樣電阻 |
Modbus硬件接口 | RS232、RS422、RS485 |
Modbus波特率 | 300,600,1200,2400,4800,9600,19200,38400,57600,115200bps可選 |
Modbus通信模式 | 支持Modbus從站RTU、ASCII通信模式 |
Modbus功能碼 | 0x03/0x04/0x06/0x10 |
性能指標：
指標名稱 | 指標說明 |
防護等級 | 外殼防護等級達到IP20 |
電磁兼容 | 符合GB/T 18268.1-2010《測量、控制和實驗室用的電設備 電磁兼容性要求 第1部分:通用要求》中工業場所的抗擾度要求 HART總線測試方法采用GB/T 18268.23-2010 《測量、控制和實驗室用的電設備電磁兼容性要求 第23部分：特殊要求帶集成或遠程信號調理變送器的試驗配置、工作條件和性能判據》 |
