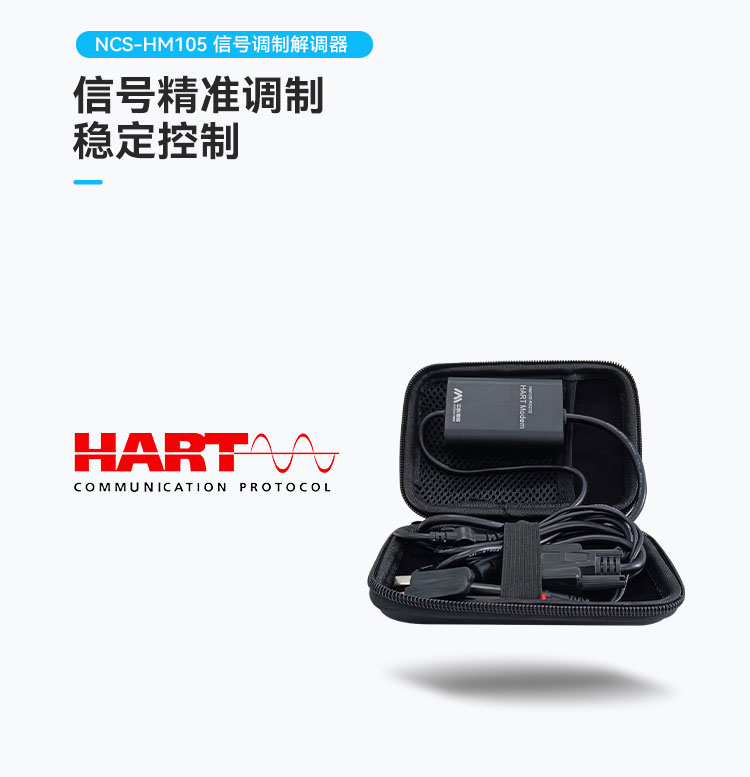

NCS-HM105 HART 信號調制解調器
工業自動化儀表正在由傳統的 4-20mA 模擬控制信號向具有數字通信功能的工業現場總線升級。HART 總線具有數字通信功能并兼容 4-20mA 模擬控制信號。
NCS-HM105 HART 信號調制解調器：
1. 完全的 HART 接口，遵守 HATR 物理層規范
2. 變壓器隔離，免除接地影響
3. 低功耗設計，無需外接電源
4. USB 口與串口兩種選擇
產品描述
NCS-HM105 HART 信號調制解調器：工業自動化儀表的數值傳遞與控制信號，正在由傳統的 4~20mA 模擬信號向具有數字通信功能的工業現場總線升級。HART 現場總線具有數字通信功能并兼容 4~20mA 模擬信號，是目前應用較為廣泛的一種現場總線。HART 信號調制解調器（HART MODEM）是儀表廠商產品升級、現場控制信號轉換的必備工具。
NCS-HM105 HART 信號調制解調器外形尺寸圖：
尺寸圖（單位：mm）
NCS-HM105 HART 信號調制解調器接線圖：
HM105-USB（OFF）或HM105-RS232接線圖

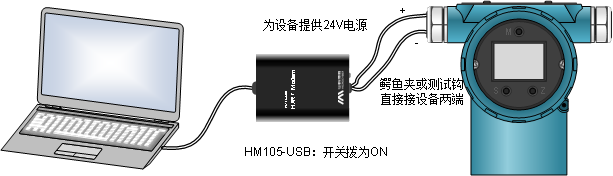

HM105-USB（ON）接線圖
NCS-HM105 HART 信號調制解調器數據一覽：
HM105-USB型性能指標：
環境溫度 | -20℃ ～ 50℃ |
隔離電壓 | 1000VAC |
接收阻抗 | ≥ 5 KΩ |
接收靈敏度 | 120 mVpp |
輸出幅度 | 500 mVpp (@ 500 Ω) |
24V輸出 | < 40 mA |
HM105-RS232型性能指標：
環境溫度 | -20℃ ～ 50℃ |
隔離電壓 | 1000 VAC |
接收阻抗 | ≥ 5 KΩ |
接收靈敏度 | 120 mVpp |
輸出幅度 | 60 mVpp ～ 330 mVpp (@ 250 Ω) |
