《HART物理層測試(一)》講述過前三項:HART波形測試，載波啟動/停止和延遲時間測試，和HART信號瞬時的啟動和停止測試。

這篇文章接著講述后六項:靜止時的輸出聲測試，模擬變化率測試，輸入阻抗測試，發送阻抗測試，噪聲容限測試和載波檢測測試。

靜止時的輸出噪聲測試

當HART主設備或從設備沒有發送(靜止)HART信號時,不能有噪聲耦合到HART通頻帶中。過大的噪聲對HART信號的接受會造成影響。并且雖然從一臺設備來的噪聲雖然很小,但是會對多站點配置的HART從設備造成較大的附加影響。下圖為通過模擬濾波器前端和后端的噪聲波形圖。

模擬變化率測試

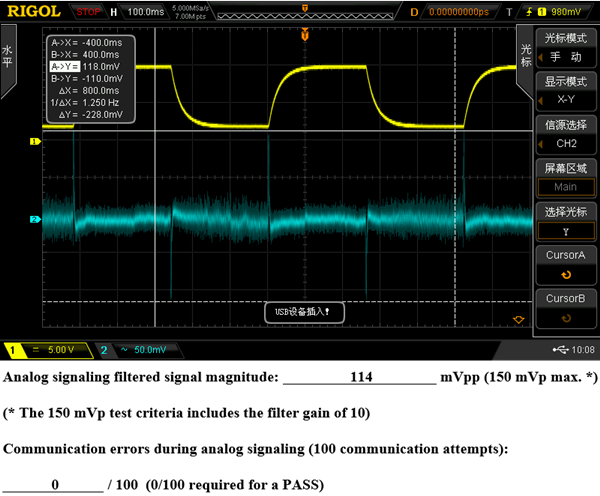

當從設備改變4~20mA模擬電流時，模擬電流最大的變化率不能影響HART信號的通訊。該項測試需要客戶預先編寫一條用于測試模擬變化率的HART命令。下圖為通過數字濾波器前端和后端的噪聲波形圖。

輸入阻抗測試

輸入阻抗可以反映多站點系統中HART設備的數量及HART信號傳輸?shù)淖钸h距離。通過下圖的公式及實例列表可以算出HART設備的在不同頻率下的輸入阻抗值。

計算公式為:

下面是高阻設備的檢測結果:

發送阻抗測試

發送阻抗也可以反映多站點系統中HART設備的數量及HART信號傳輸?shù)淖钸h距離。該測試項僅對低阻設備、執行器設備及輔助設備進行測試。下圖的公式及實例列表可以算出HART設備的在不同頻率下的阻抗值，要求發送阻抗X0.8小于輸入陽抗。下面是低阻設備的計算公式及測試結果:

噪聲容限測試

噪聲容限測試指在差的噪聲條件下，HART設備依然可以接收有效的HART信號。噪聲容限測試要求見下表:

載波檢測測試

載波檢測測試內容是是指HART接受設備必須能夠忽略低于80mVpp的信號同時必須能夠接受高于120mVpp的信號，下表是載波檢測測試樣例。

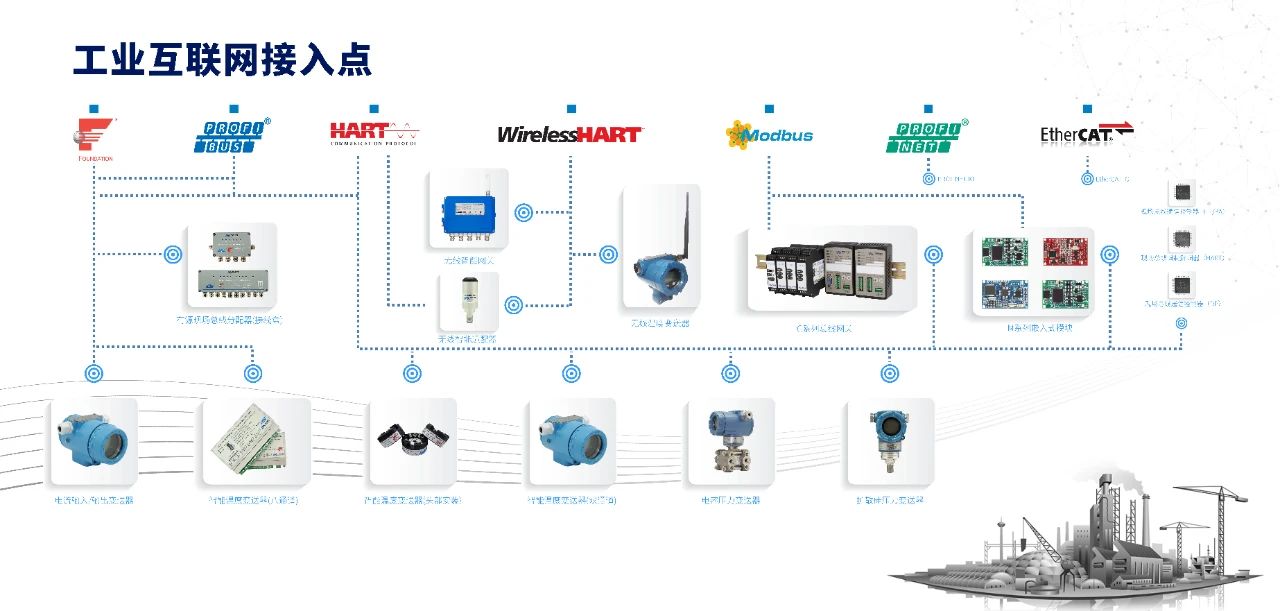

工業互聯網接入點
