概述

數據鏈路層檢測和校正物理層中可能發生的錯誤，從而為網絡節點之間提供可靠的數據傳輸。數據鏈路層的主要任務是創建和管理數據幀，其通常被細分為2個子層:邏輯鏈路控制(LLC)子層和介質訪問控制(MAC)子層。邏輯鏈路控制子層為網絡層定義服務，而介質訪問控制子層定義多個節點如何分享通信介質。

數據鏈路層規范包括:

1. 數據鏈路層為網絡層提供的服務。這些服務構成了一個數據鏈路層要求的黑盒模型。

2. 邏輯鏈路控制子層的要求包括:HART幀格式、HART設備地址結構、用于信息完整性的安全服務和錯誤檢測代碼。

3. 介質訪問控制子層定義的規則確保了眾多設備都能有序地發送數據。換句話說，介質訪問子層規定了設備什么時候被允許發送一個數據

4. 滿足介質訪問控制子層正確操作的實際時間值。這些實際時間值直接反應了些物理層性能特征(如信道評估時間、發送/接收狀態機轉換時間)。

數據鏈路層服務

· 報文服務原語

報文服務原語提供了支持設備間基本數據傳輸?shù)姆?wù)。數據鏈路層也必須允許報文隊列。協議也支持自動重傳以確保準確的數據交換。

1.發送服務原語

TRANSMIT.request(handle, payload, priority, timeout, graph)，設備的網絡層使用此服務原語，將數據傳輸?shù)搅硪慌_設備

TRANSMIT.confirm(handle,localStatus)，該服務原語傳達之前發出的請求的結果。

TRANSMlT.indicate(localStaus, priority, sourceAddress, payload)，該服務原語由數據鏈路層調用，以通知網絡層已成功接收了尋址到設備的有效載荷。

FLUSH.request(handle)，刪除指定的數據包。

FLUSH.confirm(handle,localStatus)，表示數據包是否刪除以及何時被刪除。

2.網絡事件服務原語

PATH FAILUER.indicate(localStaus, SourceAddress)，通知與此設備連接的另一臺設備的路徑已失效。

ADVERTISE.indicate(localStatus, AdvertisePayload)，此服務原語在接收到廣告包時產生。

NElGHBOR.indicate(localStatus, souceAddress, packetRSL)，每當設備從未列在鄰居表中的設備接收數據包時，應生產此服務原語。

3.接收服務原語

RECEIVE.indicate(localStatus, packetRSL, payloadDLPDU)，該服務原語表示收到了一個未尋找到該設備的幀。

· 管理服務原語

管理服務原語即可用于配置數據鏈路層，也可以用于訪問數據鏈路層的統計信。

LOCAL_MANAGEMENT.request(service,[data])，此服務用于配置數據鏈路層屬性。

LOCAL_MANAGEMENT.confirm(service,status, [data])，該服務用于返回之前請求的結果。

LOCAL_MANAGEMENT.indicate(service,status,[data])，該服務用于向 LOCAL MANAGEMENT通知未請求的MAC子層事件。

邏輯鏈路控制

· DLPDU

每個數據鏈路層數據報文(DLPUD)都包含以下一些字段

· 定值為0x41的單字節

· 1個字節的地址說明符

· 1個字節的序列號

· 2個字節的網絡號

· 2個字節或8個字節長度的目標地址和源地址

· 1個字節的DLPDU說明符

· 數據鏈路層載荷

· 4個字節的消息完整性代碼(MIC)

· 2個字節的CRC校驗

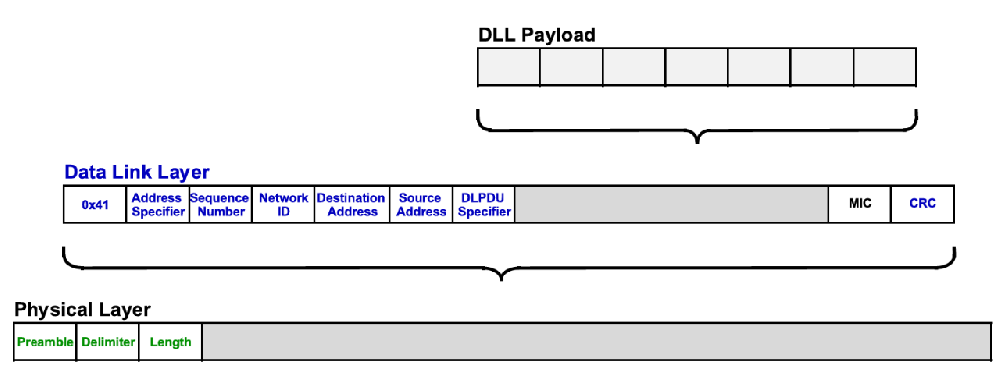

圖1 DLPDU幀結構

1.DLPDU分類符

DLPDU分類符規定了優先級、報文類型、是否使用網絡密鑰或公共密鑰認證報。

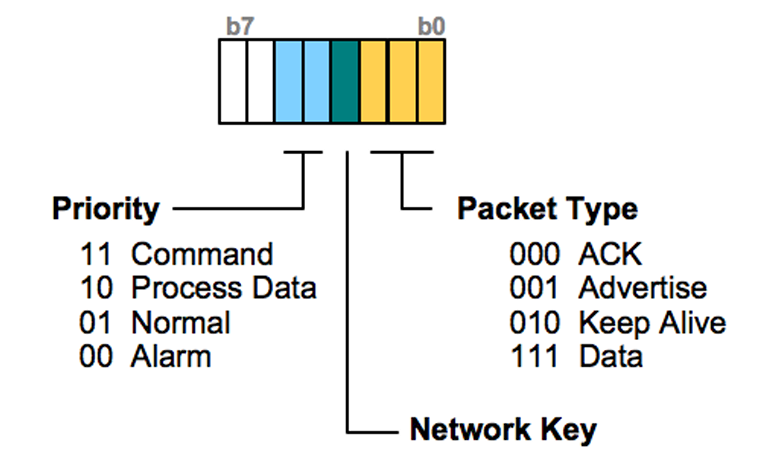

圖2 DLPDU分類符定義

2.加密的消息完整性代碼

加密的消息完整性代碼(MIC)用于數據鏈路層的DLPDU認證。設備僅響應通過認證的單播和非確認DLPDU。

· DLPDU優先級和流控制

DLPDU分類符定義了4種優先級。具有最高命令優先級的網絡管理數據報文總是優先被傳送，以便網絡管理器維護網絡的運作。為了防止報警泛濫破壞網絡的運行，報警報文在網絡中的流動被進行了嚴格的限制。由于報警總是以時間標記，所以相關信息(如故障時序)不會丟失。最后，當緩沖空間和網絡帶寬允許時，所有其他網絡數據都可以在網絡中流通。在這些網絡流量中，過程數據有一定的優先級。過程操作和控制的優先級僅次于防止網絡通信中斷操作的優先級。

· 錯誤檢測代碼和安全

加密的MIC用于確保DLPDU來源于一個被授權和認證過的設備。DLPDU本身是不加密的，但是它的內容是通過MIC來認證的。

公共密鑰和網絡密鑰是數據鏈路層的2種密鑰。公共密鑰用于廣播和新設備入網的時候使用，而網絡密鑰用于所有其他的數據交換。

介質訪問控制

介質訪問控制子層的主要目標是維護時隙同步、識別出必須被服務的時隙、偵聽來自于鄰居設備的數據、相應地將網絡層傳遞來的數據轉發出去。

· 時隙

時隙內的所有操作都需要滿足規定的時間要求。下圖所示為一個通信時隙，同時也概述了時隙內通信的事務時序。

圖3 通信時隙

表1 時隙內通信的時序符號

· 通信表和緩沖區

所有設備都維護著一系列通信表。這些通信表用于控制所有設備的通信和收集這些通信的統計信息。此外，數據報文在接收、處理和轉發的過程中可能需要被緩沖起來。

控制通信行為的表包括:

1. 超幀表: 網絡管理器可能配置多個超幀。

2. 鏈路表: 與某個設備相關的所有鏈路的列表。超幀中的每個鏈路都被配置成用來與某個特殊鄰居設備通信，或者廣播給所有在這個鏈路中處于偵聽狀態的設備。

3. 鄰居表:  鄰居表是某個設備所有鄰居設備的列表。

4. 圖表: 圖用于源設備到目標設備之間的數據包路由。設備并不知道整個路由路徑。然而，圖指明了下一跳目標設備，這樣數據就可被依次傳遞至最終目標設備，

· 鏈路調度

所有設備都必須維護一個鏈路調度以識別下一個時隙所對應的服務。時隙所對應的服務既包括偵聽一個新數據包，又包括通過網狀網絡轉發一個數據包。當一個時隙同時要被用于發送一個數據包和接收一個數據包的時候，發送數據包比接收數據包的優先級高。

鏈路調度表面上看起來簡單。然而，由于事務優先級、鏈路變換、超幀的使能或不使能等諸多原因，鏈路調度實際上很復雜。每個影響鏈路調度的事件都可能會引起大范圍的鏈路重新分配。
