G1100 WirelessHART智能網關負責組建、管理和維護無線網絡，不斷優化網絡，使網絡中的設備可以高效、安全的工作。同時，G1100網關將網絡中設備的數據無縫集成到主機系統或數據應用中，并提供相應的安全保障。

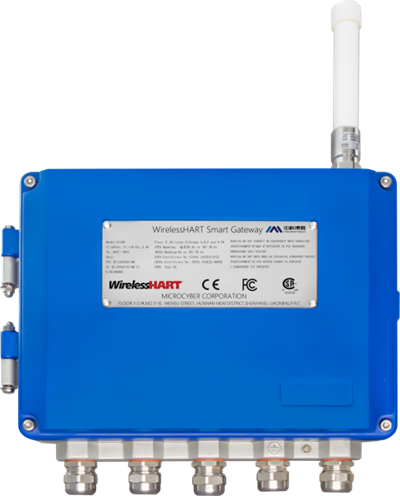

G1100 WirelessHART智能網關

G1100通過行業標準協議與主機系統連接，包括Modbus RTU/TCP、OPC和HART-IP。同時G1100網關還支持主動上傳協議和向下通信協議，實現靈活的數據應用。

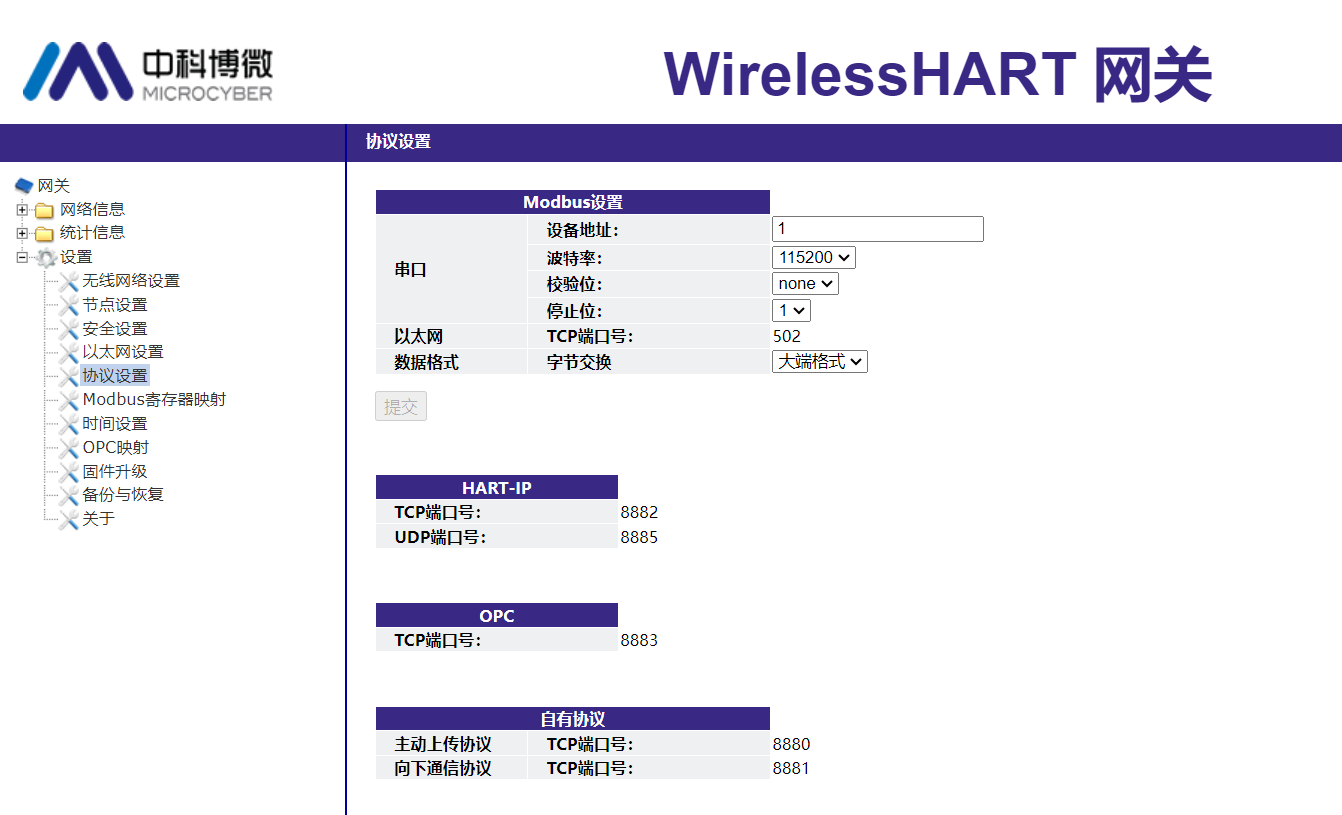

G1100網關協議接口

HART-IP通信

在數字化資產優化方面，HART通過提供兩個同步通信通道（一個模擬和一個數字）正成為一種既定的選擇。與此同時，WirelessHART成為過程應用的優質的無線協議，且已被加入新的HART-IP標準協議。HART-IP可以實現從現場設備到控制室的簡單垂直數據集成。HART協議可以通過以太網、Wi-Fi或其他網絡介質運行，而不會丟失現有網絡提供的詳細設備設置或診斷信息。除了提供對設備過程變量的訪問之外，該協議還支持設備配置和高級診斷，因此，HART-IP將在過程工廠中發揮重要作用。

HART-IP的優勢

G1100的HART-IP支持

HART-IP允許HART協議在以太網中傳輸，并提供有價值的HART數據。G1100網關支持的端口信息如下：

▄  HART-IP的TCP端口號：8882

▄  HART-IP的UDP端口號：8885

HART-IP客戶端

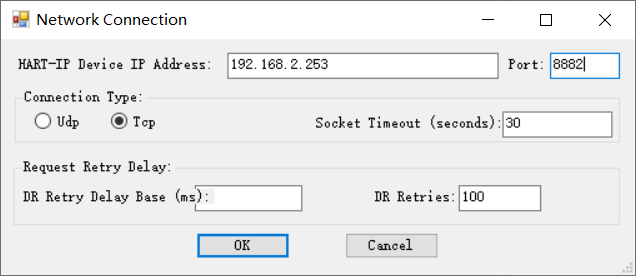

使用FCG基金會發布的HART-IP客戶端軟件，與G1100網關建立通信。設置通信參數，輸入網關的ip地址，通信類型及端口號，建立連接。

通信參數設置

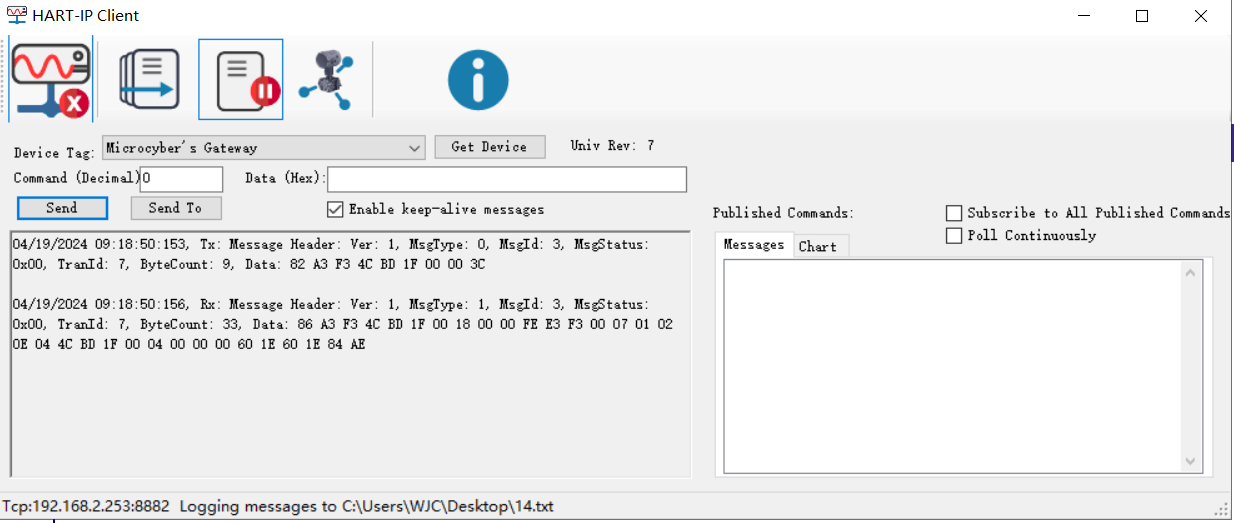

成功建立連接后，通過命令窗口與網關通信。發送命令0讀取網關的信息。

與G1100網關通信

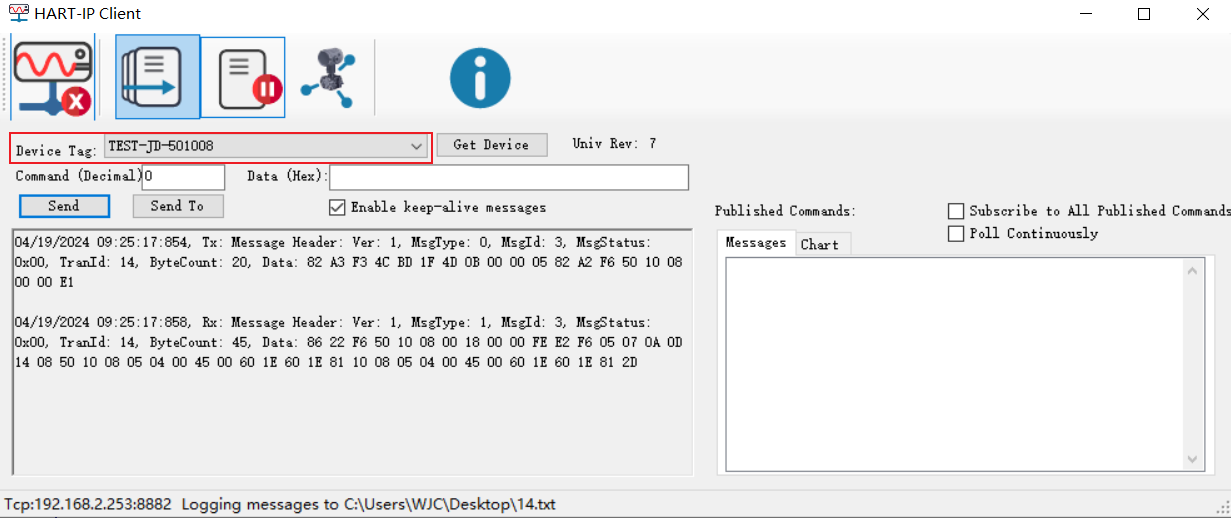

通過Device Tag下拉框，選擇與現場設備通信。發送命令0讀取現場設備的信息。

與現場設備通信

自有協議

G1100網關支持主動上傳協議和向下通信協議，用于滿足用戶的自定義功能。主動上傳協議將現場設備的Burst信息通過網關的TCP接口傳入客戶端，實現自定義功能的主動獲取。向下通信協議支持客戶端通過網關的TCP接口向現場設備發送讀寫命令，實現對現場設備的靈活訪問。

G1100網關支持的端口信息如下：

▄ 主動上傳協議的TCP端口號：8880

▄ 向下通信協議的TCP端口號：8881

TCP/UDP客戶端

使用以太網調試助手，建立與網關主動上傳協議的連接。周期接收網關轉出的現場設備的Burst信息，數據格式請參考G1100網關的使用手冊。

主動上傳接收設備信息

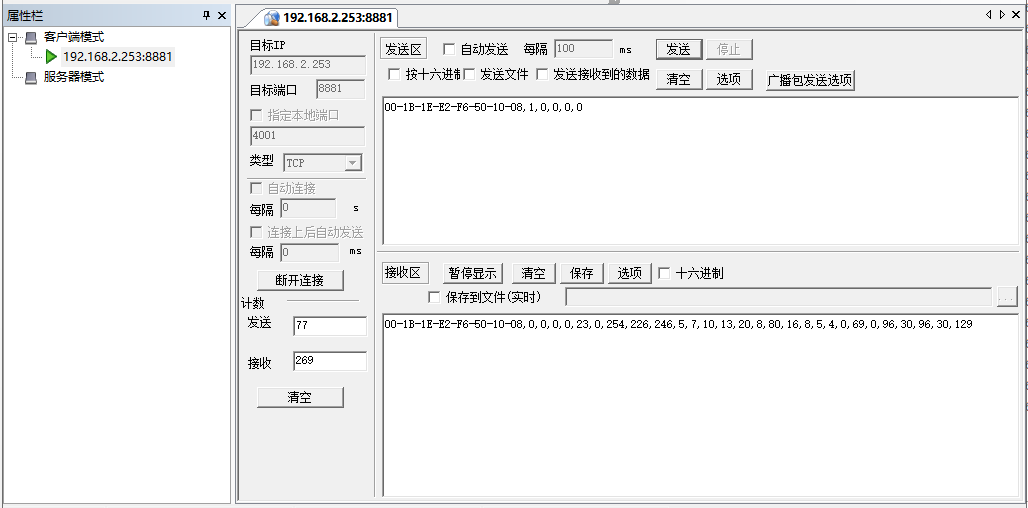

建立與網關向下通信協議的連接。客戶端讀取現場設備信息，并收到設備的回復，數據格式請參考G1100網關的使用手冊。

向下通信讀取設備信息

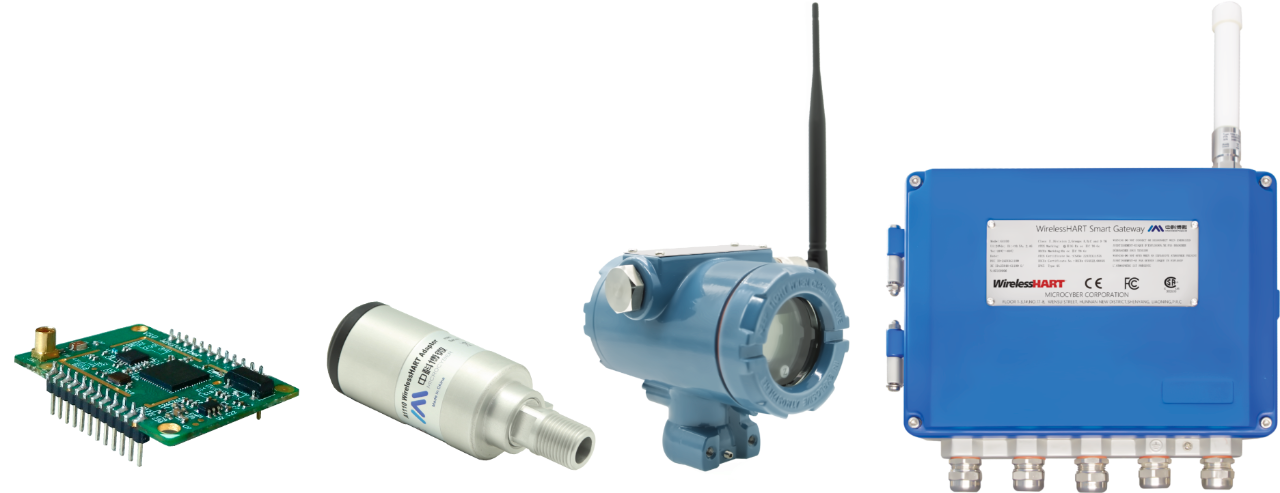

中科博微的WirelessHART系列產品

中科博微的智能無線產品采用專注于過程自動化的WirelessHART無線技術，具備自組網、自修復、低功耗、數據加密等特點，確?？煽康倪\行以及靈活和快速的安裝。通過我們的無線模塊、無線網關、無線適配器、無線溫度變送器等產品可快速實現復雜工業現場的數據采集、過程監控、設備運維與診斷。中科博微的智能無線產品已成為國內終端客戶的首選工業無線通信方案，國際知名企業也紛紛加入合作的行列中，已經在石油化工、電力、冶金、機械制造等領域得到廣泛應用。
