天線作為無線信號的輻射和接收的重要器件，在無線通信中起著關鍵作用。天線究竟是如何實現信號從有線到無線轉換的？天線都有哪些關鍵參數，又該如何評估款天線的性能？本系列文章帶你深入了解。

天線是一種用來發射或接收無線電波的設備，它將電能轉換為電磁能，然后輻射到自由空間，或者將自由空間的電磁能轉換為電能。

按照水平方向圖的特性：

天線的種類繁多，按照水平方向圖的特性劃分，可以把天線分為全向天線、定向天線和智能天線。

全向天線：

? 全向天線在水平面內的所有方向上輻射出的電波能量都是相同的，但在垂直面內不同方向上輻射出的電波能量是不同的。

? 方向圖輻射類似白熾燈輻射可見光，水平方向上360度輻射。

定向天線：

? 定向天線在水平面與垂直面內的所有方向上輻射出的電波能量都是不同的。

? 方向圖輻射類似手電筒輻射可見光，朝某方向定向輻射，相同的射頻能量下可以實現更遠的覆蓋距離，但是以犧牲其覆蓋的區域為代價的。

智能天線：

? 智能天線在水平面上具有多個定向輻射和1個全向輻射模式。

? 天線以全向模式接收終端發射的信號；智能天線算法根據接收到的信號判斷終端所在位置，并控制CPU發送控制信號選擇最大輻射方向指向終端的定向輻射模式。

按照極化方向

按照極化方向劃分，可以分為單極化天線和雙極化天線。

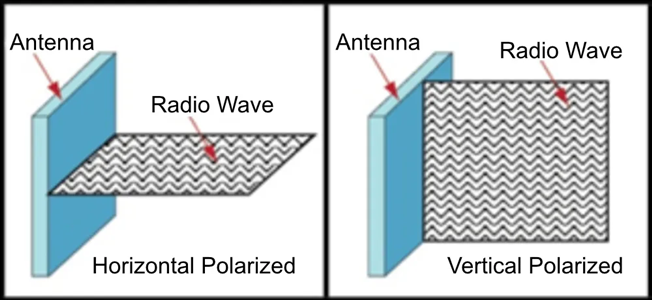

單極化天線：

? 它由一個導體構成，結構簡單且只有一個極性。在發射和接收信號時，單極化天線通常需要兩根天線，一根負責水平方向的信號傳輸，另一根負責垂直方向。

? 單極化天線能夠?qū)崿F(xiàn)全向輻射，即在不同方向上均勻輻射或接收電磁波。

? 單極化天線通常具有寬廣的頻帶特性，適用于不同的通信系統和頻段。

? 雖然單極化天線在結構上相對簡單，但在需要全向性輻射或?qū)掝l帶特性的應用中具有獨特優勢。

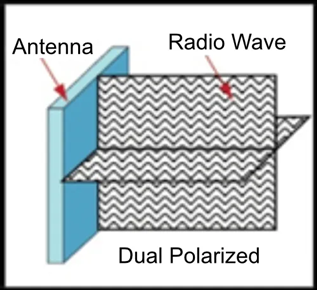

雙極化天線：

? 它結合了+45° 和-45° 兩副極化方向相互正交的天線，并同時工作在收發雙工模式下。這種設計使得雙極化天線在水平和垂直方向上都能獨立傳輸和接收信息。

? 雙極化天線能夠在水平和垂直方向上獨立傳輸和接收信號，增強了系統的靈活性信號可靠性強。

? 雙極化天線由于其在節省空間、提供系統靈活性和信號可靠性方面的優勢，在無線通信系統中得到了廣泛應用，特別是在空間受限的環境中更顯優勢。

按照材質或結構

按材質或結構劃分，常見的有PCB天線(板載天線)、陶瓷天線、棒狀天線、吸盤天線等。

? PCB天線(板載天線)具有體積小、重量輕、低成本、易于安裝和調試的優點，非常適合小型和便攜式設備。中科博微的A1110無線適配器選用的就是PCB天線。

? 陶瓷天線具有信號傳輸距離長、靈活性高、可以抵抗電磁干擾等優點，通常用于無線網絡、安防監控等應用。

? 棒狀天線體積大，需要安裝在用戶產品殼體外部，中科博微的NCS-TT105W無線溫度變送器、G1100無線網關“都采用了棒狀天線。

? 吸盤天線具有較長引線，可以安裝在用戶產品一定距離之外，但是性能表現受其吸附物體影響。

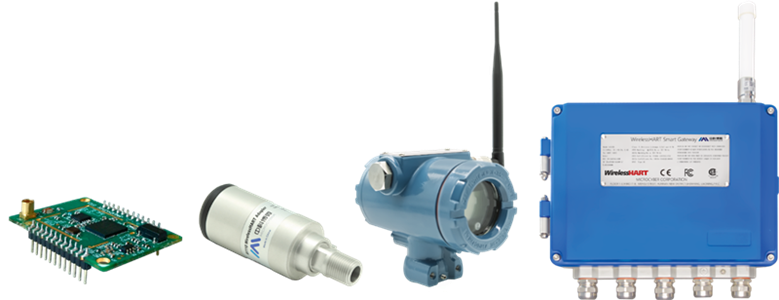

中科博微WirelessHART系列產品

中科博微的智能無線產品采用專注于過程自動化的WirelessHART無線技術，具備自組網、自修復、低功耗、數據加密等特點，確?？煽康倪\(yùn)行以及靈活和快速的安裝。通過我們的無線模塊、無線網關、無線適配器、無線溫度變送器等產品可快速實現復雜工業現場的數據采集、過程監控、設備運維與診斷。中科博微的智能無線產品已成為國內終端客戶的首選工業無線通信方案，國際知名企業也紛紛加入合作的行列中，已經在石油化工、電力、冶金、機械制造等領域得到廣泛應用。
