溫度變送器用于連續測量電阻、毫伏電壓信號并轉換成溫度值。NCS-TT106H HART協議溫度變送器將溫度值轉換為疊加HART數字信號的4～20mA模擬電流信號輸出。本規范適用于沈陽中科博微科技股份有限公司按照生產工藝文件生產的、已入成品庫的NCS-TT106H頭部型、NCS-TT106H-R1導軌型HART協議溫度變送器（以下簡稱“溫度變送器”）。溫度變送器已在生產過程中做過板卡級常溫校準與檢驗、整機高低溫校準與檢驗、整機常溫檢驗。

本規范依據中國國家計量技術規范《JJF 1183溫度變送器校準規范》- 2007制定，規定了溫度變送器的出廠前校準、檢驗的程序與方法，并給用戶提供使用期間定期校準與檢驗的建議。每臺溫度變送器出廠前必須按本規范做出廠校準與檢驗。

定期校準與檢驗周期為五年，以溫度變送器出廠時間為定期校準與檢驗周期的啟始時間。建議用戶，不超過定期校準與檢驗周期的溫度變送器可不進行定期校準與檢驗。超過定期校準與檢驗周期后重新啟用或工作不良的溫度變送器，需進行額外的校準與檢驗。

1.校準與檢驗操作

任何出廠檢驗操作結果不合格，停止檢驗，返回維修，完善不合格項后重新做出廠檢驗。

定期校準建議中，有不影響使用項不合格，可由用戶確定是否讓步使用。

2.校準、檢驗器具

? 毫伏信號發生器，推薦型號：Fluke 5500A ，或精度不低于推薦型號的同種器具；

? 數字萬用表，推薦型號：Keithley2000，或精度不低于推薦型號的同種器具；

? 可編程電阻箱，推薦型號：MEATEST M632，或精度不低于推薦型號的同種器具；

以上校準、檢驗器具應保持狀態良好，并具有有效的檢定證書。

HART主站設備，可以是以下所列4種中的任意一種：

? 可導入FDI包（DD文件）的HART手操器；

? 導入FDI包的、第三方具有HART主站模塊的DCS/PLC主控系統；

? 個人計算機加第三方可導入FDI包的、具有HART主站功能的組態軟件；

? 個人計算機加中科博微提供的HartMPT.exe上位機組態軟件。

3. 校準、檢驗條件

? 環境溫度為（20±2）℃；

? 環境相對濕度在45%至75%之間；

? 溫度變送器周圍除地磁場外，無影響溫度變送器正常工作的外磁場；

? 供電電源為直流24V，負載0.5A時電壓變化率不超過±1%；

? 溫度變送器通電放置至少30分鐘；

? 校準、檢驗器具在同環境下放置至少1小時，測試開始前至少通電5分鐘。

4. 進行校準、檢驗

校準、檢驗期間做好數據記錄，用于填寫第5節的檢驗報告。

4.1 外觀檢查

? 外觀無明顯缺陷、接線螺釘無缺失并處于旋緊狀態；

? 配套部件與合格證所列清單相符；

? 銘牌的標注與合格證相符。

配套部件、產品編號與合格證相符，銘牌標注與使用說明書相符，無影響正常使用的機械損傷，視為外觀檢查合格。

4.2 HART通信功能檢驗

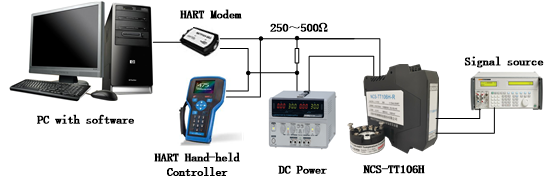

按下圖連接NCS-TT106H、直流電源、HART主站設備。操作HART主站設備讀取NCS-TT106H的動態變量，連續通信30次，失敗/錯誤次數不為0，則判定通信功能不合格。

上圖示出個人計算機運行組態軟件或者手操器與NCS-TT106H的連接方式，兩種HART主站設備可任選其一。

4.3 冷端溫度檢驗

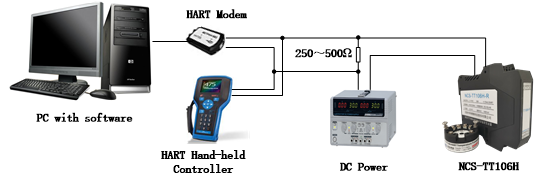

上圖所示NCS-TT106H溫度變送器外接PT100測量冷端溫度，HART主站設備配置溫度變送器所接傳感器類型為任意種熱電偶，冷端補償方式為外部。讀出溫度變送器的冷端溫度并與環境溫度做比較。如果冷端溫度與環境溫度誤差大于±0.5℃，測判定為不合格。

4.4 4～20mA校準/檢驗

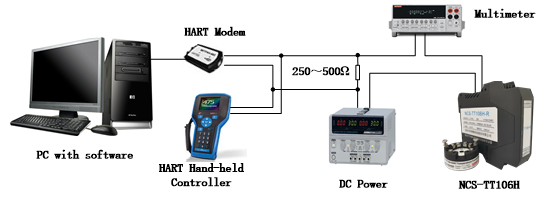

按下圖連接NCS-TT106H、直流電源、HART主站設備、數字萬用表，用于校準NCS-TT106H模擬電流輸出電路。

通過HART主站設備分別發送校準4.000mA、20.000mA的HART命令，穩定至少5秒鐘后，讀取數字萬用表（例如：Keithley2000）的讀數作為測量值，將測量值手工輸入HART主站設備，并且點擊確定。NCS-TT106H比對輸出電流值與測量值，并且修正輸出電流值?？啥啻屋斎霚y量值，直到兩點輸出電流值的誤差不大于±0.003 mA。4mA與20mA兩點電流的校準會互相影響，可能需要反復校準。但如果超過3次循環往復仍然不合格，可判定4～20mA輸出電路出現故障，校準/檢驗結果為不合格。

4.5 12mA電流值檢驗

按上圖連接NCS-TT106H、直流電源、HART主站設備、數字萬用表，用于12mA電流值檢驗。

通過HART主站設備發送電流值為12.000mA的固定電流輸出命令，穩定至少5秒鐘。讀取數字萬用表的讀數作為測量值，如果誤差大于±0.003 mA，檢驗結果為不合格。

4.6 RTD校準、檢驗

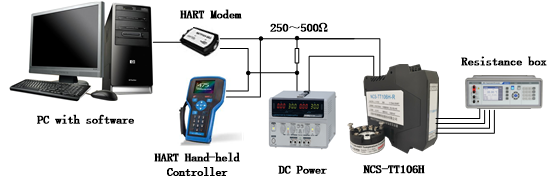

按下圖將電阻箱按4線制接入NCS-TT106H，控制電阻箱給出校準點電阻。每次改變電阻箱的電阻值后，穩定至少5秒鐘（下同）。然后通過HART主站設備下發“RTD校準”特殊命令。

校準點分別為“0Ω”、“400Ω”、“3200Ω”3個點，校準過程要依照“0Ω”，“RTD校準”命令，“400Ω”，“RTD校準”命令，“3200Ω”，“RTD校準”命令的次序，一次性完成RTD校準。

完成RTD校準后，通過HART主站設備發送傳感器類型配置命令，將NCS-TT106H的傳感器類型配置為4線制0～500Ω。控制電阻箱分別給出“50Ω”、“450Ω”電阻，在HART主站設備上通過刷新動態變量讀取電阻值，誤差大于±0.04Ω判定為不合格。

然后，將NCS-TT106H的傳感器類型配置為4線制0～4000Ω?？刂齐娮柘浞謩e給出“250Ω”、“3800Ω”電阻，在HART主站設備上通過刷新動態變量讀取電阻值，誤差大于±0.35Ω判定為不合格。

4.7 TC校準、檢驗

按下圖將毫伏信號發生器或熱工校驗儀的輸出信號接入NCS-TT106H，控制毫伏信號發生器給出“+50mV”毫伏信號。每次改變毫伏信號發生器的輸出信號后，至少穩定5秒鐘（下同）。然后通過HART主站下發“TC校準”特殊命令，即可完成TC校準。

完成TC校準后，通過HART主站設備發送傳感器類型配置命令，將NCS-TT106H分別配置為“TC-E”、“TC-K”、“TC-B”、“TC-R”4種熱電偶，關閉冷端補償功能?？刂坪练盘柊l(fā)生器輸出檢驗點溫度值對應的毫伏信號，此信號是冷端溫度為0℃時的毫伏電壓值（參見GB/T 16839.1 - 2018 熱電偶 第1部分：電動勢規范和允差，或IEC 60584-1：2013）。

在HART主站設備上，通過刷新動態變量讀取溫度值。

TC-E型熱電偶，檢驗點990.0℃（75.621mV），誤差大于±0.2℃判定為不合格。

TC-K型熱電偶，檢驗點1260.0℃（51.000mV），誤差大于±0.4℃判定為不合格。

TC-B型熱電偶，檢驗點1810.0℃（13.706mV），誤差大于±0.77℃判定為不合格。

TC-R型熱電偶，檢驗點1700.0℃（20.222mV），誤差大于±0.75℃判定為不合格。

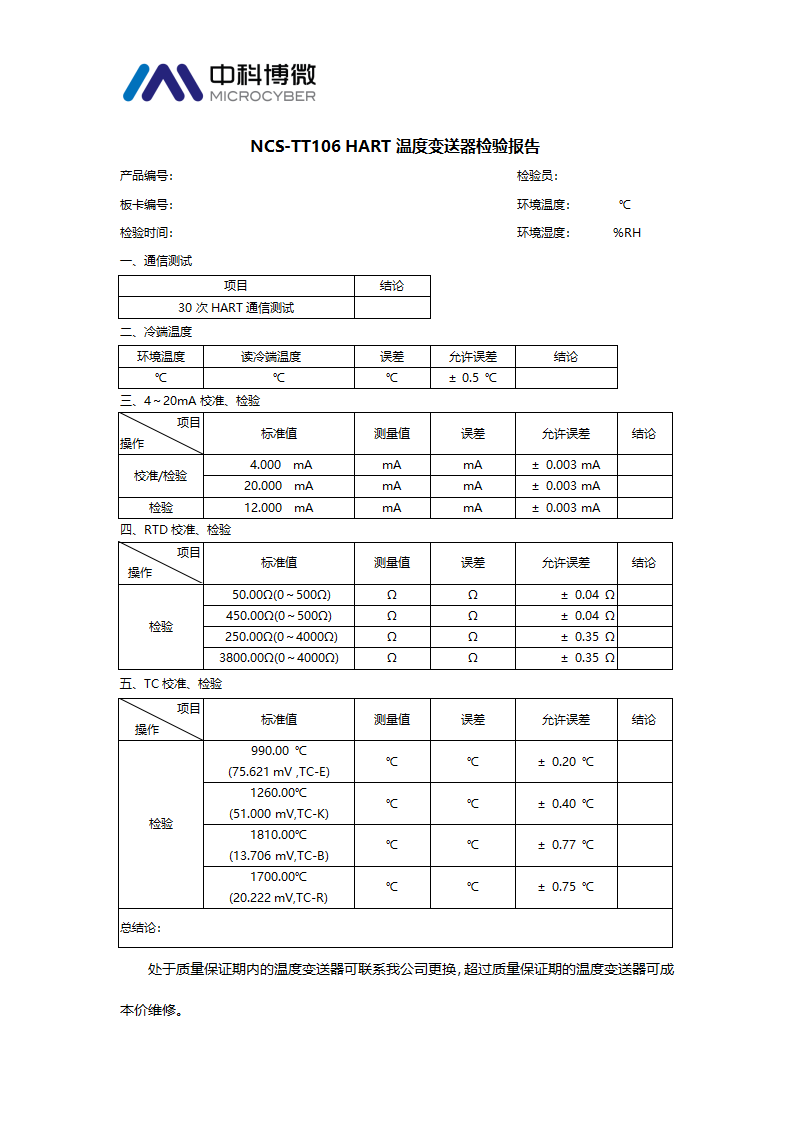

5. 檢驗結果報告
