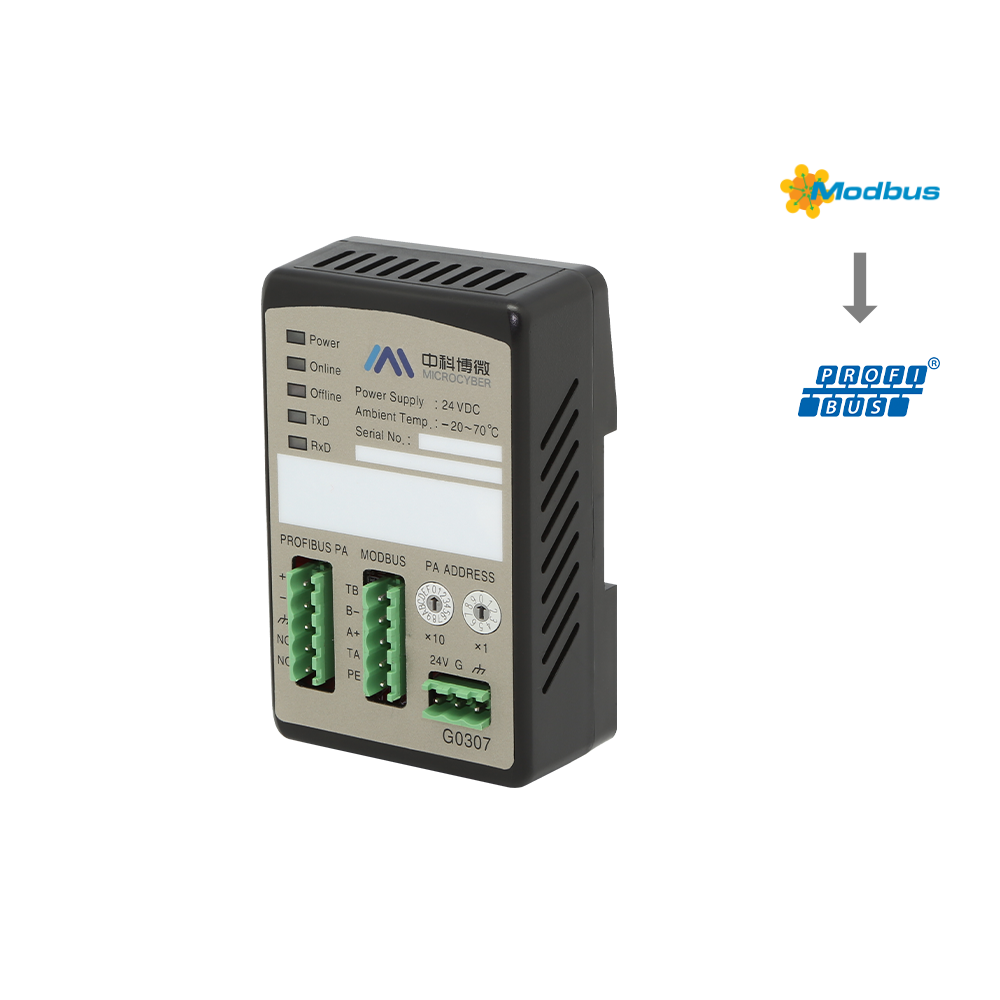

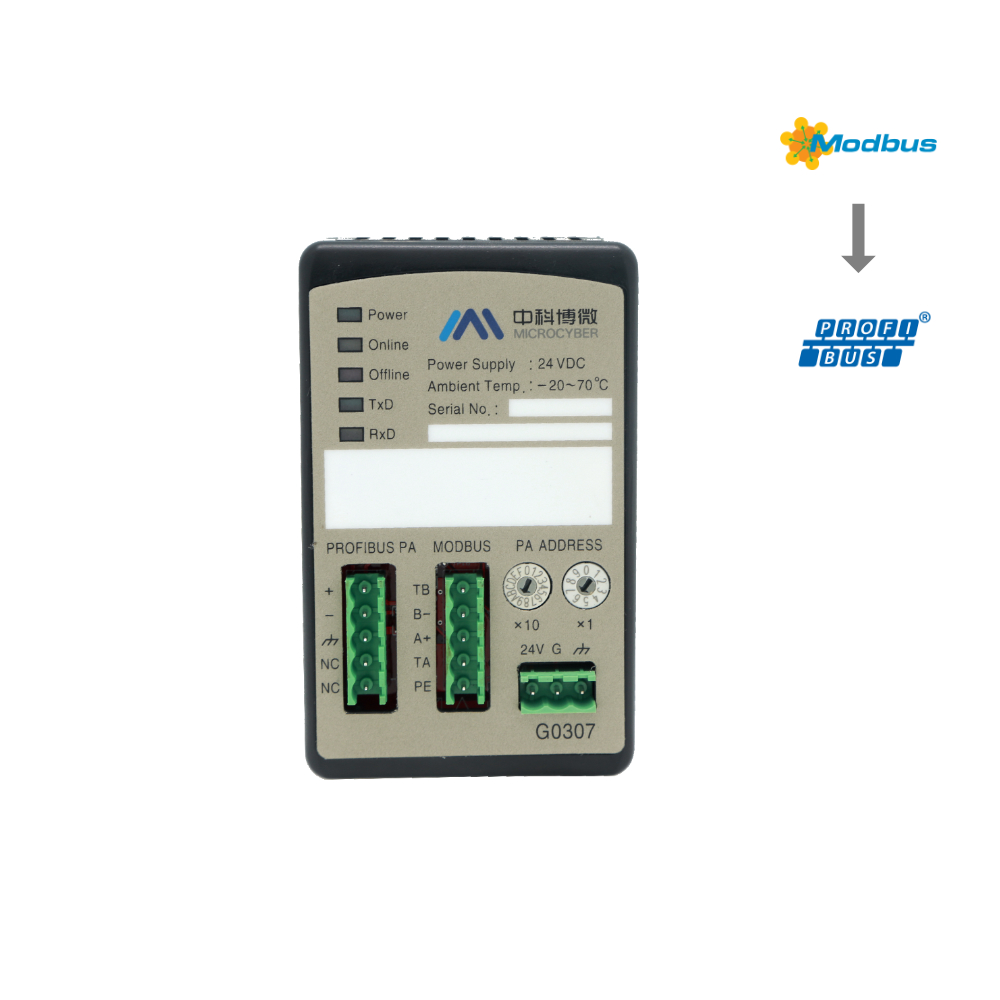

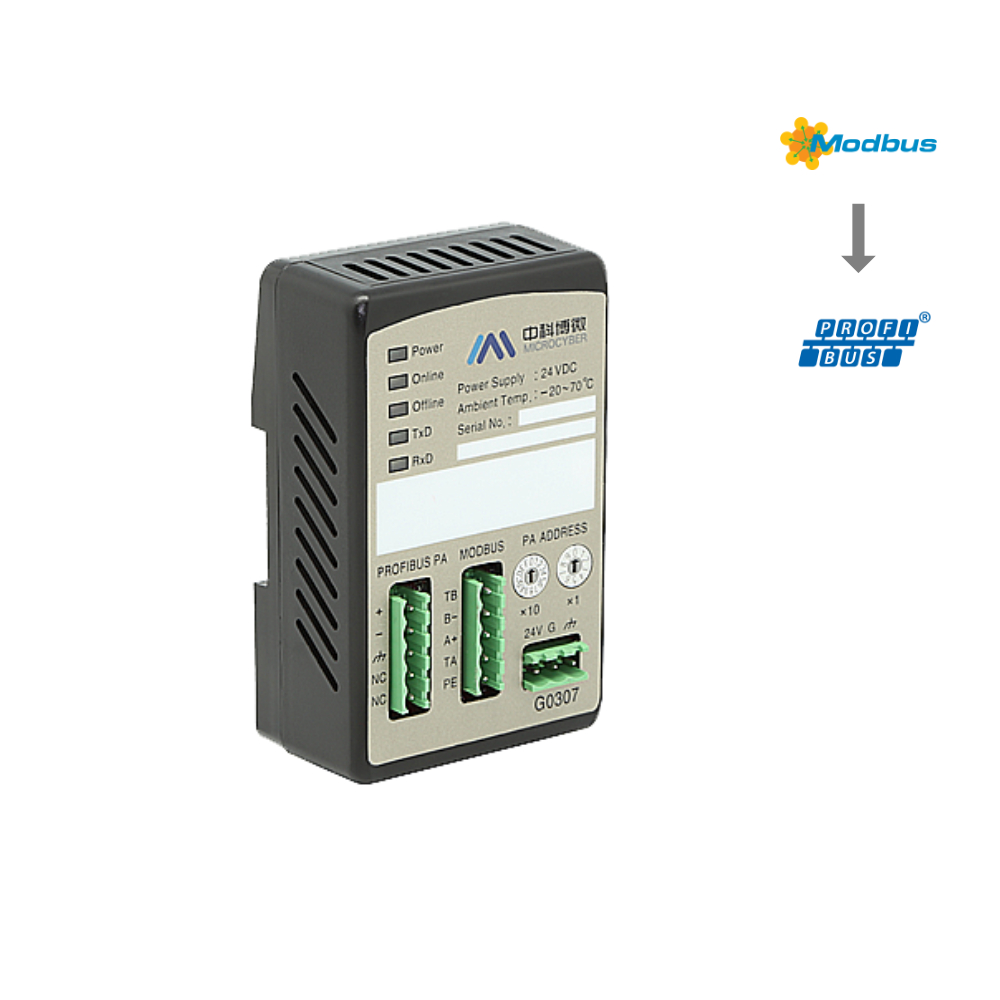

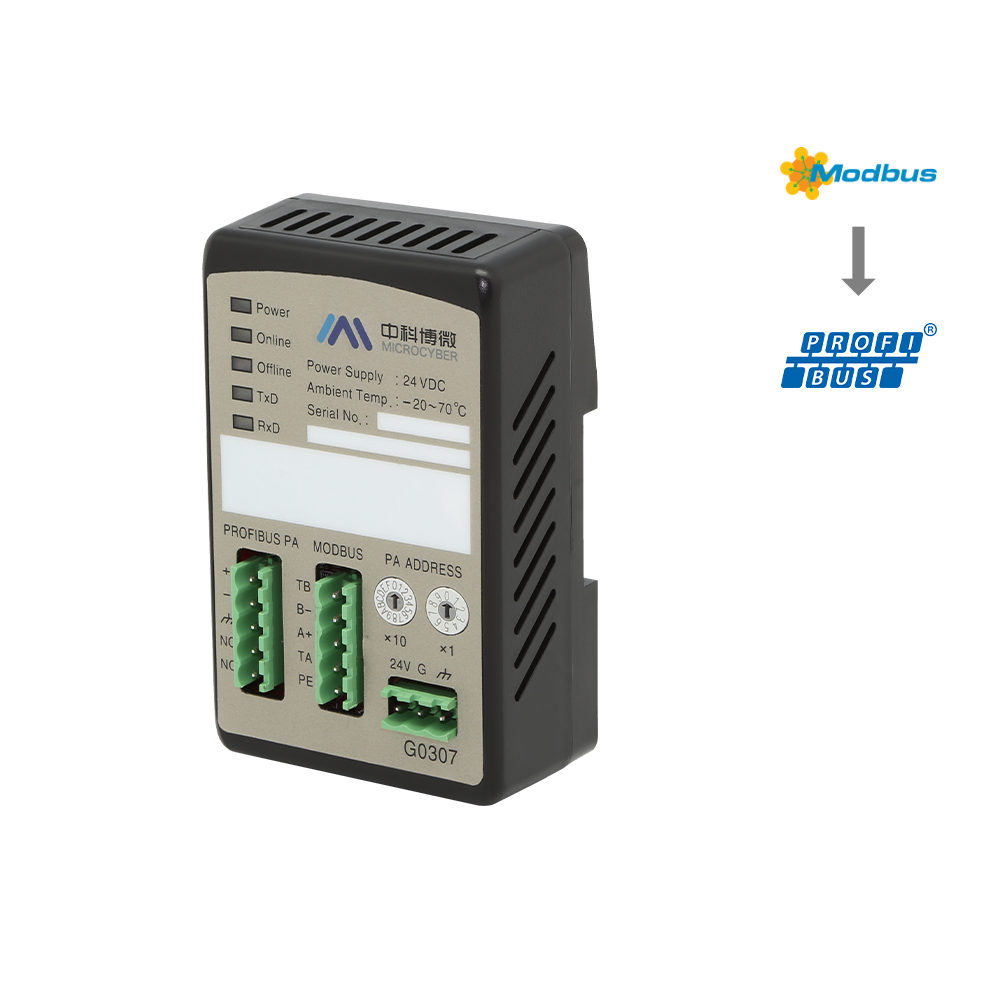

G0307 Modbus 轉 PA 網關

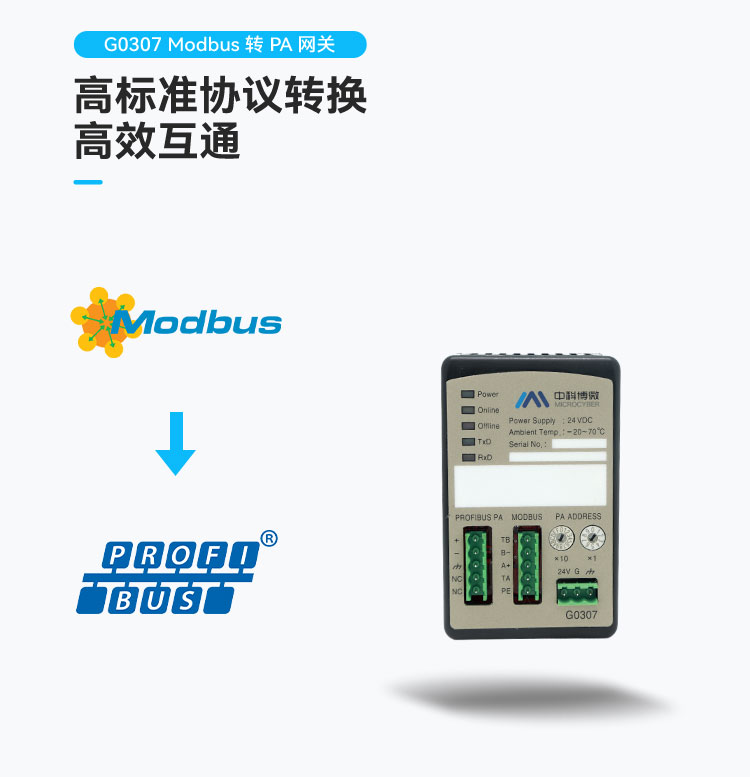

G0307 Modbus 轉 PA 網關實現了 Modbus RTU 到 PROFIBUS PA 的協議轉換功能?？梢允苟鄠€(gè)符合 Modbus RTU 通信規則的從站設備接入到 PROFIBUS PA 網絡中。
G0307 Modbus 轉 PA 網關:
1. Modbus-RTU 協議轉換成 PA 協議
2. 支持 PA3.02 行規
3. 支持 GSD5.0 規范和標準的 EDD 規范
4. 支持 AI、AO、DI、DO 標準功能塊
5. 最多支持 4 個 Modbus 從設備
產品描述
G0307 Modbus 轉 PA 網關：實現了 Modbus RTU 到 PROFIBUS PA 的協議轉換功能?？梢允苟鄠€(gè)符合 Modbus RTU 通信規則的從站設備接入到 PROFIBUS PA 網絡中。

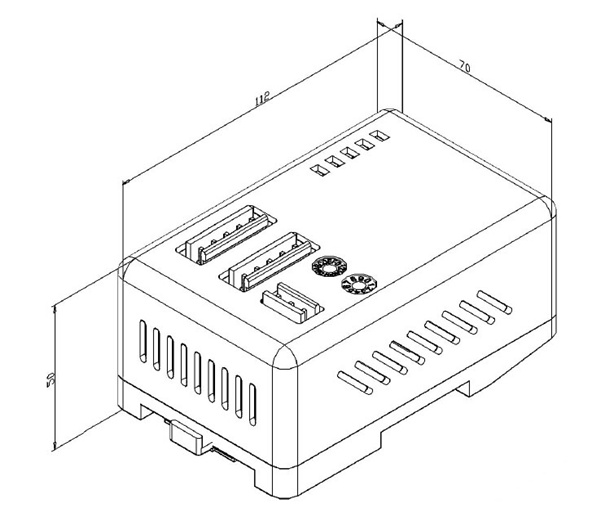

G0307 Modbus 轉 PA 網關外形尺寸圖：
尺寸圖（單位：mm）

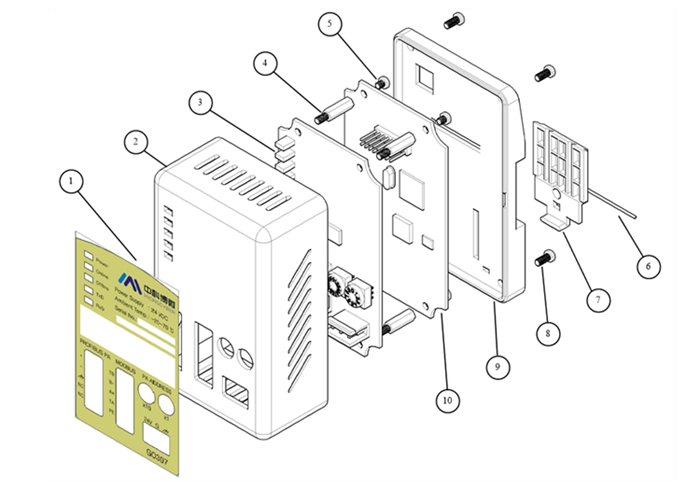

G0307 Modbus 轉 PA 網關結構圖：
網關設備整機結構圖
1 | 貼膜 | 2 | 上蓋 | 3 | 接口卡 | 4 | 六棱柱 |
5 | 寬沿螺釘 | 6 | 鐵絲 | 7 | 卡子 | 8 | 寬沿螺釘 |
9 | 底座 | 10 | 通信卡 |

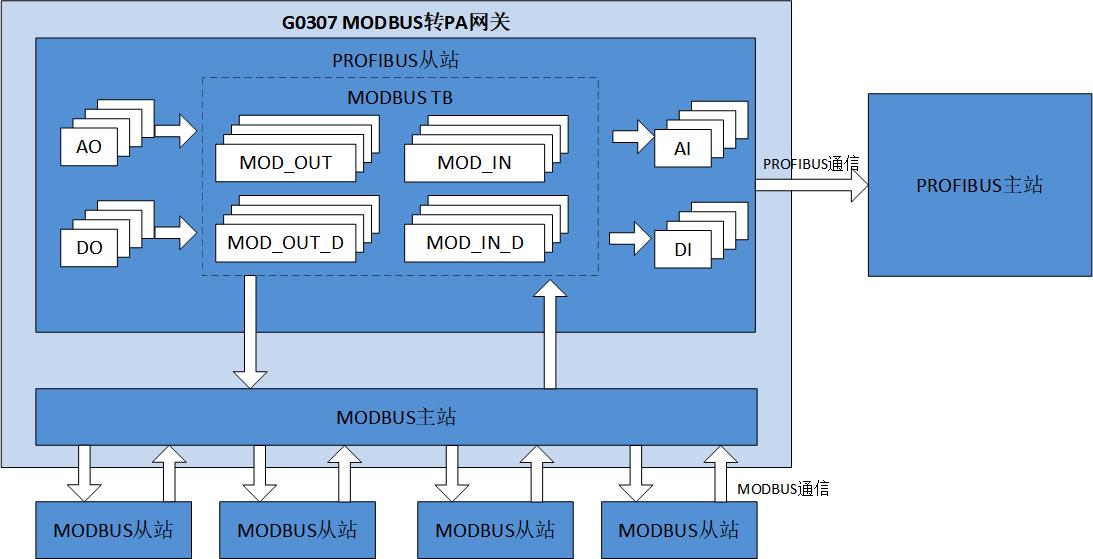

G0307 Modbus 轉 PA 網關原理框圖:
網關原理框圖
G0307 Modbus 轉 PA 網關詳細數據一覽：
基本參數：
總線供電 | 9~32VDC |
Modbus供電 | 24VDC(±20%) |
電流消耗 | ≤ 14mA |
工作溫度 | -20℃～70℃ |
貯存溫度 | -40℃～70℃ |
濕度范圍 | 5%～95%RH |
Modbus 物理接口 | RS485 （可配置終端）/ RS232 |
性能指標：
防護等級 | 外殼防護等級達到IP20 |
電磁兼容 | 符合GB/T 18268.1-2010《測量、控制和實驗室用的電設備 電磁兼容性要求 第1部分:通用要求》中工業場所的抗擾度要求 FF端口測試方法采用GB/T 18268.23-2010 《測量、控制和實驗室用的電設備 電磁兼容性要求 第23部分：特殊要求 帶集成或遠程信號調理變送器的試驗配置、工作條件和性能判據》 |
