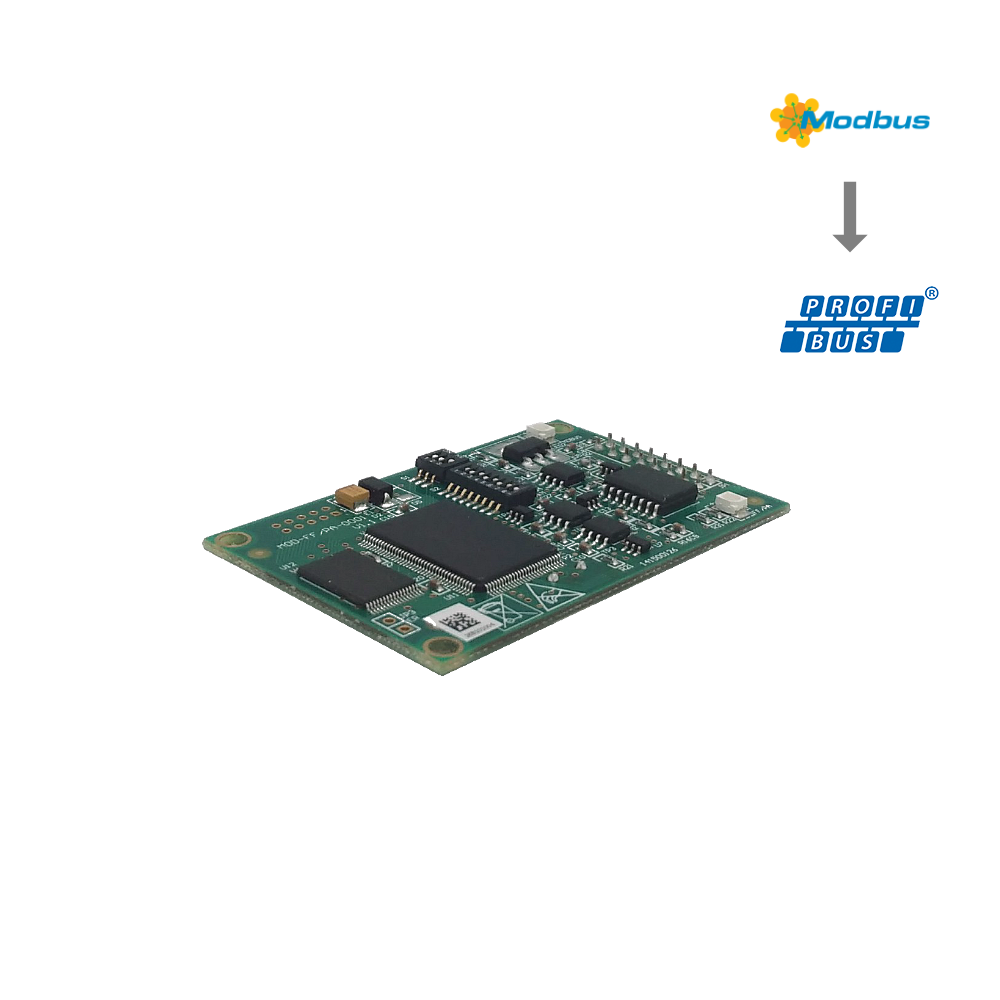

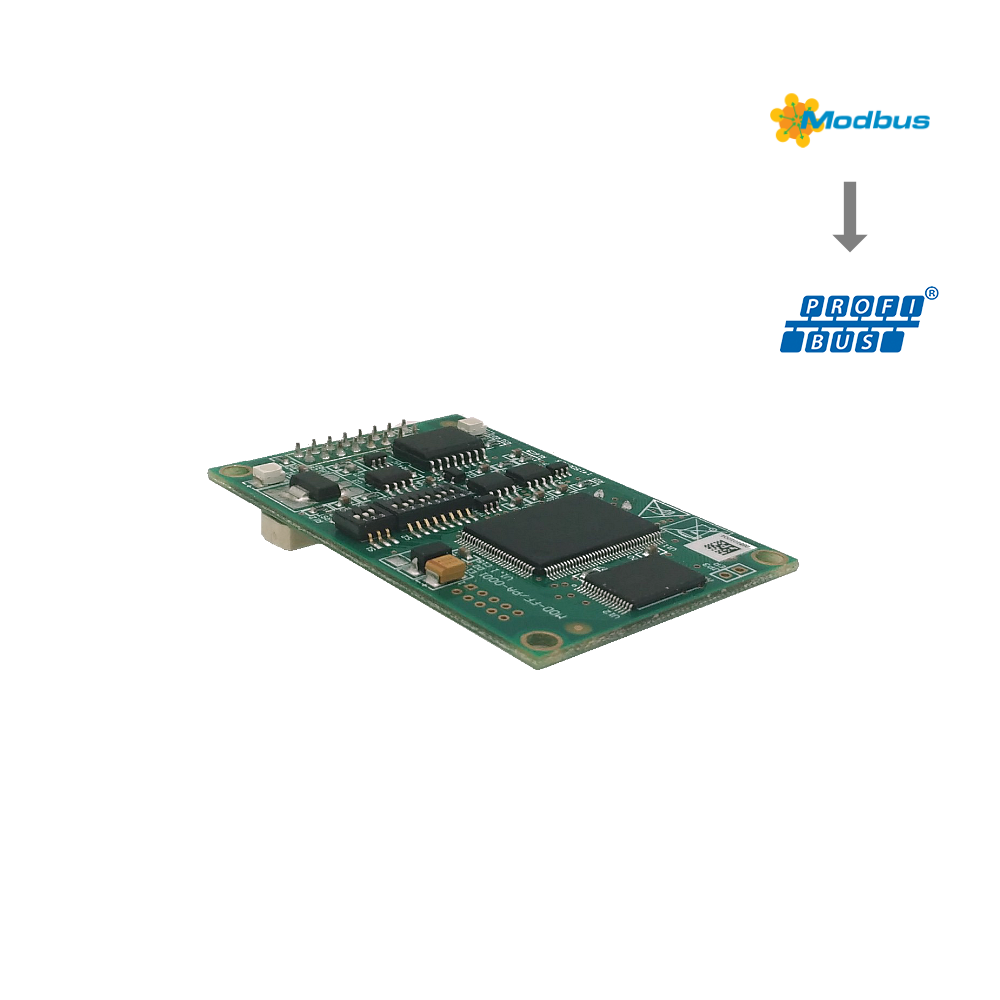

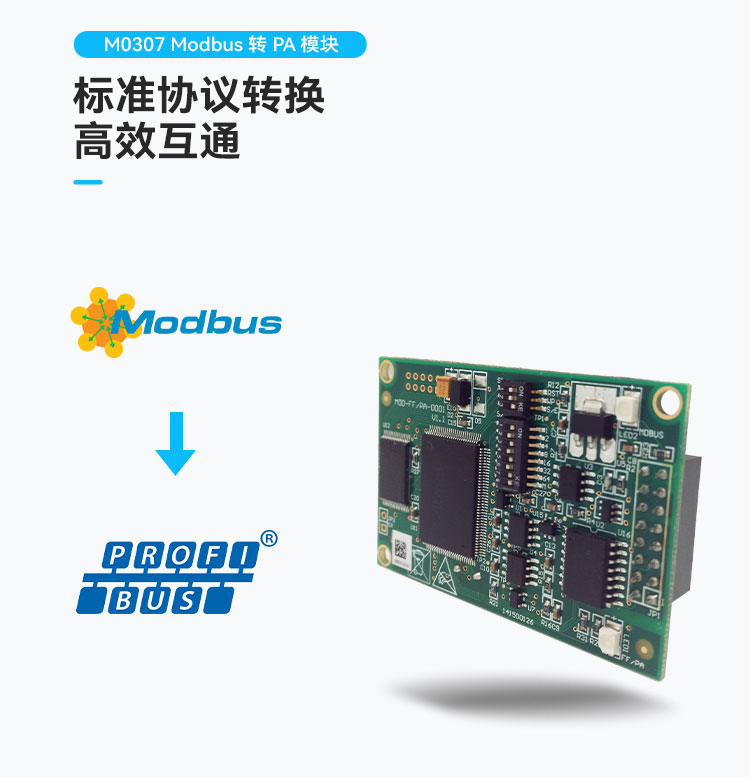

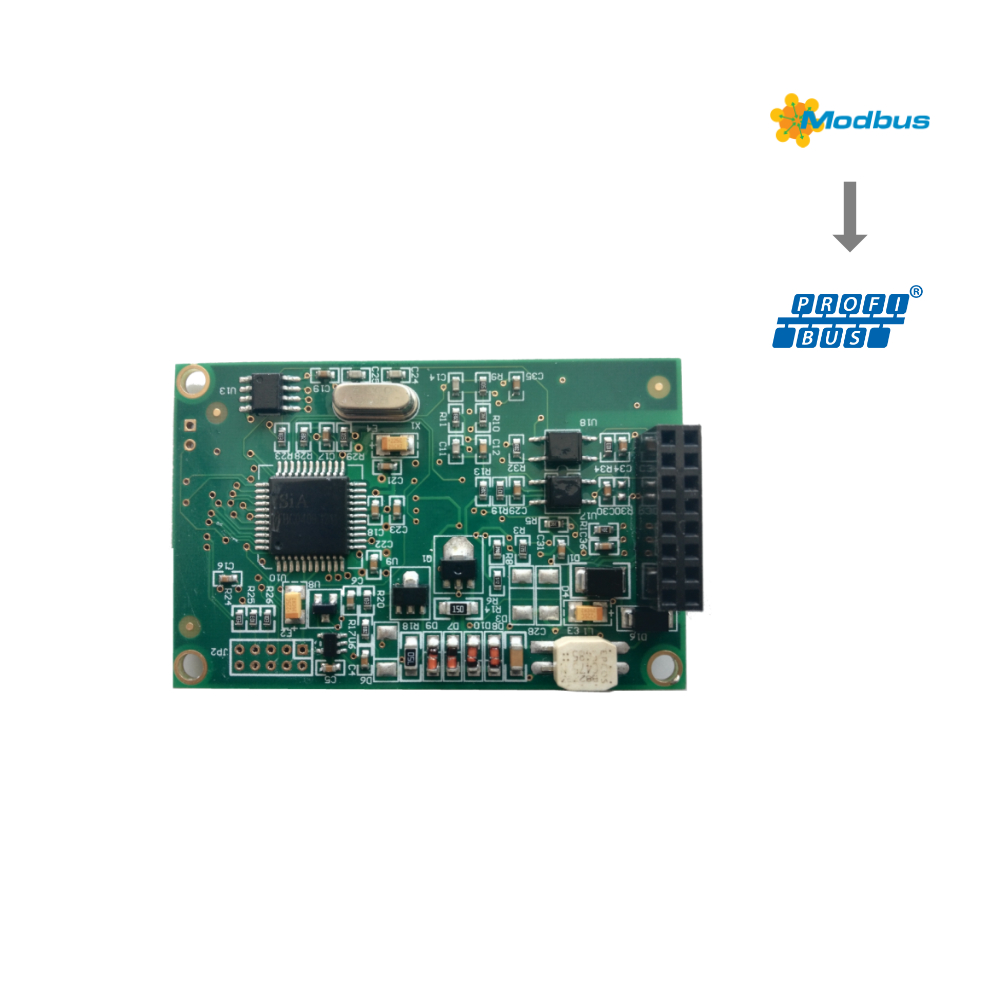

M0307 Modbus 轉 PA 嵌入式模塊
M0307 Modbus 轉 PA 嵌入式模塊是沈陽中科博微科技股份有限公司研發的 Microcyber M 系列嵌入式模塊之一。通過將 M0307 嵌入到具有 Modbus-RTU 通信能力的用戶設備中，即可將 Modbus 從站設備轉變?yōu)?PROFIBUS PA 從站設備。
M0307 Modbus 轉 PA 嵌入式模塊：
1. 符合 PA 3.02 行規
2. 支持 Modbus 通信參數動態配置
3. 支持 AI、AO、DI、DO 多種功能塊
4. 最大支持 4 通道 AI、AO、DI、DO
產品描述
M0307 Modbus 轉 PA 嵌入式模塊：是沈陽中科博微科技股份有限公司研發的 Microcyber M 系列嵌入式模塊之一。此系列嵌入式模塊具有同尺寸，同接口，易升級，配置簡單等特點，是用戶快速開發現場總線設備的理想選擇。通過將 M0307 嵌入到具有 Modbus-RTU 通信能力的用戶設備中，即可將 Modbus 從站設備轉變?yōu)?PROFIBUS PA 從站設備。替換成 M 系列其他模塊，即可快速實現 Profibus DP、FF、HART 等現場總線設備。
M0307 Modbus 轉 PA 嵌入式模塊外形尺寸圖：
尺寸圖（單位：mm）

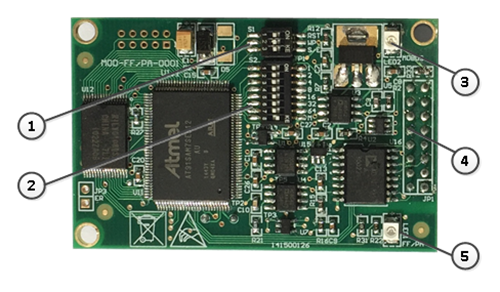

M0307 Modbus 轉 PA 嵌入式模塊結構圖：
嵌入式模塊結構圖
1 | 撥碼開關S1 | 2 | 撥碼開關S2 | 3 | LED2 Modbus通信指示 |
4 | 通信接口 | 5 | LED1 PA通信指示 |

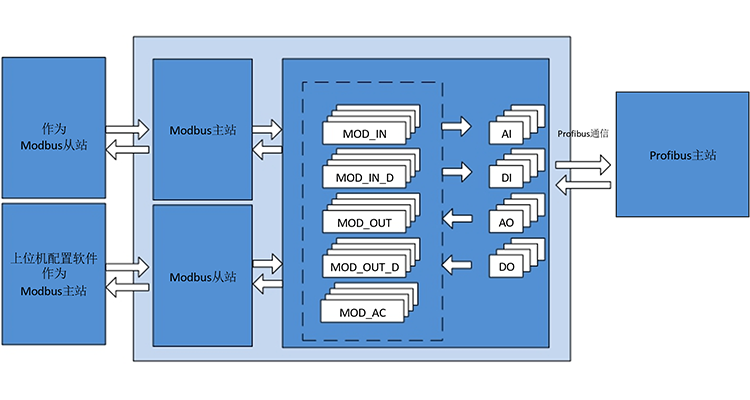

M0307 Modbus 轉 PA 嵌入式模塊工作原理圖：
嵌入式模塊工作原理圖
M0307 Modbus 轉 PA 嵌入式模塊詳細數據一覽：
基本參數：
測量對象 | Modbus RTU從設備 |
總線電源 | 9～32VDC |
靜態電流 | ≤14mA |
總線協議 | 二線制，PA協議 |
隔離電壓 | Modbus和PA總線接口，500VAC |
溫度范圍 | (-40℃～85)℃ |
濕度范圍 | 5～95%RH |
啟動時間 | ≤5秒 |
更新時間 | 0.2秒 |
性能指標：
電磁兼容 | 符合GB/T 18268.1-2010《測量、控制和實驗室用的電設備 電磁兼容性要求 第1部分:通用要求》中工業場所的抗擾度要求 PA 端口測試方法采用GB/T 18268.23-2010 《測量、控制和實驗室用的電設備電磁兼容性要求 第23部分：特殊要求帶集成或遠程信號調理變送器的試驗配置、工作條件和性能判據》 |
